Stadi per soffiatori a lobi AERZEN per aria e gas naturali

Soffiatori a lobi Stadi soffiatori a lobi
serie GM

I soffiatori a lobi AERZEN sono macchine con una produzione standard altamente automatizzata, progettate e adattate per trovare applicazione in un ampio numero di utilizzi. Stadio soffiatore a 3 lobi. Adatto a una vasta gamma di applicazioni.

Portata:
30 - 65,000 m³/h

Pressione differenziale (Δp):
-500 - 1,000 mbar

Mezzo aspirato:
Aria, Gas neutri

Funzionamento:
oil-free

Vantaggi degli stadi soffiatori AERZEN:

Riduzione delle pulsazioni integrata
Corpo composto da: cilindro (con due cilindri con canali preingresso lato mandata per ridurre al minimo il rumore grazie alla riduzione delle pulsazioni), copertura ruota, pannello di copertura e pannelli laterali

Contattaci

Stadi per soffiatori a lobi AERZEN per qualsiasi applicazione.

I soffiatori a lobi AERZEN (forma costruttiva tipo “Roots”) vengono prodotti dal 1868; oggi sono macchine con una produzione standard altamente automatizzata, progettate e adattate per trovare applicazione in un ampio numero di utilizzi.

Quelli che seguono sono solo alcuni esempi delle numerose applicazioni in cui è possibile utilizzare i soffiatori AERZEN:

Applicazioni:

Trattamento dell'acqua e delle acque di scarico
Trasporto pneumatico di materiale sfuso
Aerazione
Lavaggio controcorrente filtri
Trasporto gas
Degasaggio
Aspirazione polveri
Creazione del vuoto
Trattamento biogas
Impianti di separazione aria
e molti altri

Settori:

Trattamento delle acque reflue
Tecnologia chimica e di processo
Centrali elettriche
Cemento e calce
Prodotti alimentari
Carta
e molti altri

US Units

Tecnologia: Soffiatori a lobi
Pressione differenziale (Δp): -500 - 1,000 mbar
Portata: 30 - 65,000 m³/h
Mezzo aspirato: Aria, Gas neutri
Funzionamento: oil-free

Per il trasporto e per la compressione oil-free di aria e gas

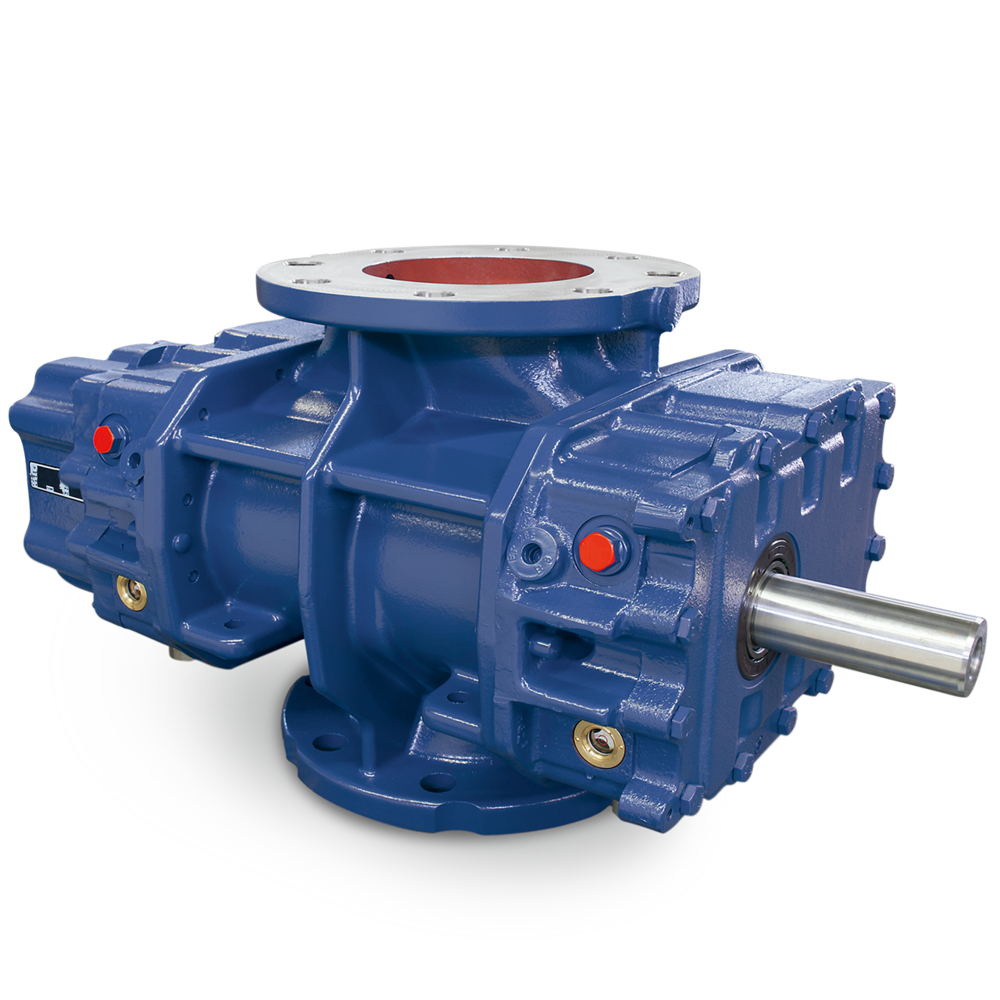

Stadio soffiatore a 3 lobi per impiantistica. Adatto a una vasta gamma di applicazioni. Disponibile di serie in 22 misure (da GM 3 S a GM 1080 L).

Design

Soffiatore con rotori a 3 lobi e cilindro predisposto con due canali di riduzione delle pulsazioni preingresso lato mandata, per ridurre al minimo la rumorosità. Corpo nervato e raffreddato ad aria. Cilindro del soffiatore non diviso fino al GM 400 L. A partire dal GM 430 S i cilindri sono divisi orizzontalmente. Fino al GM 80 L, i piedi del soffiatore sono imbullonati, mentre nelle misure più grandi sono da fusione. Lubrificazione a sbattimento.

Materiali

Componenti del corpo (cilindro, piastre laterali, alloggiamento ingranaggi e coperchio) in GG-20. Dal GM 3 S fino al GM 80 L alberi e rotori realizzati in C 45 N forgiato in un unico blocco. Nelle misure GM 90 S e GM 130 L pistoni e alberi realizzati in EN-GJS-500-7 (GGG50) da fusione in un unico blocco. Rotori in EN-GJS-400-15 (GGG40). Dal GM 150 S fino al GM 1080 L gli ingranaggi elicoidali sono in 16 Mn Cr 5E. Altri materiali su richiesta.

Guarnizioni dell'albero

Camera di pompaggio con tenute a labirinto con 4 anelli elastici e anelli paraolio su ciascuna estremità dell'albero. Su richiesta, sono disponibili guarnizioni a labirinto con 4 anelli di tenuta radiale e anelli elastici. Tenuta dell'albero di trasmissione con guarnizione radiale. In caso di forma costruttiva a tenuta di gas dell'albero di trasmissione, vengono utilizzate 2 guarnizioni radiali con una barriera a grasso intermedia.
