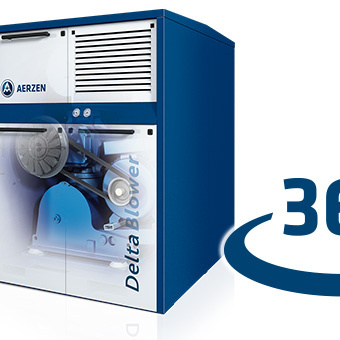

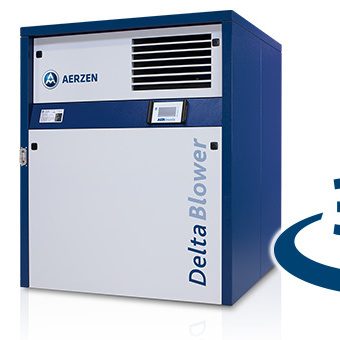

Dmuchawy wyporowe
Dmuchawa wyporowa
Delta Blower Generation 5
Wszechstronne i kompaktowe agregaty Delta Blower 5. generacji mogą być stosowane w każdej strefie klimatycznej na Ziemi. W najtrudniejszych warunkach zewnętrznych tak samo bezpiecznie jak w zadaszonych pomieszczeniach. Mogą być stosowane zarówno jako samodzielne jednostki, jak i w złożonych zespołach.
Przepływ objętościowy:
30
do
15,000
m3/h
Różnica ciśnień (Δp):
-500
do
1,000
mbar
Środek tłoczący:
Powietrze,
Gazy neutralne
Tłoczenie:
bezolejowy
Zalety AERZEN DELTA BLOWER w skrócie:
- Niezwykle wytrzymały i elastyczny pakiet dmuchaw
- Łatwa obsługa i konstrukcja o niskich wymaganiach w zakresie konserwacji
- Instalacja typu Plug & Play
- Standardowe zastosowanie do silników energooszczędnych klasy IE3
- Niski poziom hałasu dzięki funkcjom maszyny znacznie redukującym hałas
Uniwersalny geniusz do każdego zastosowania
Wszechstronne i kompaktowe jednostki Delta Blower mogą być stosowane w każdej strefie klimatycznej na Ziemi. W najtrudniejszych warunkach zewnętrznych, równie bezpiecznie jak w zadaszonych pomieszczeniach. Mogą być używane zarówno jako samodzielne jednostki, jak i w złożonych zespołach. Są równie niezawodne w strefach trzęsień ziemi, jak i na pokładach statków lub w innych zastosowaniach mobilnych.
Zastosowania:
- Oczyszczanie wody i ścieków
- Pneumatyczny transport materiałów sypkich
- Napowietrzanie
- Płukanie wsteczne filtrów
- Transport gazów
- Odgazowywanie
- Usuwanie pyłu
- Wytwarzanie próżni
- Oczyszczanie biogazu
- i wiele innych
Branże:
- Oczyszczanie ścieków
- Technologia chemiczna i procesowa
- Elektrownie
- Cement i wapno
- Artykuły spożywcze
- Papier
- i wiele innych
Jednostki US
No- Rodzaj konstrukcji
- Dmuchawy wyporowe
- Wersje
- Nadciśnienie , Podciśnienie
- Różnica ciśnień (Δp)
- -500 do 1,000 mbar
- Przepływ objętościowy
- 30 do 15,000 m3/h
- Środek tłoczący
- Powietrze, Gazy neutralne
- Tłoczenie
- bezolejowy
Dmuchawy rotacyjne tłokowe do powietrza i gazów obojętnych
Dmuchawy Delta Blower. Solidne, trwałe maszyny do niezliczonych procesów sprężania.
Delta Blower 5. generacji to synteza udanych cech opracowanych w poprzednich generacjach w połączeniu z nowymi innowacjami technicznymi, które już spełniają wymagania rynku przyszłości. Aerzener Maschinenfabrik był pierwszym producentem dmuchaw, który zaprojektował kompaktowe agregaty w 1960 roku i od tego czasu stale rozwija ten typ maszyn. Delta Blower 5. generaji jest już piątą generacją dmuchaw AERZEN, stanowiąc udane połączenie tradycji i innowacji.
Szczególne zalety przemawiają za zastosowaniem AERZEN Delta blower 5. generacji
- Niski poziom hałasu ze względu na znaczną redukcję hałasu
- Przyjazna w obsłudze i łatwa w konserwacji konstrukcja
- Wentylator mechaniczny
- Brak materiału chłonnego
- Oszczędność miejsca dzięki instalacji obok siebie
Dalsze zalety skutkują – w zależności od projektu i zastosowania – najróżniejszymi przypadkami zastosowania:
- Efektywna energetycznie konstrukcja
- Wspornik podstawy Aerzen certyfikowany jako chwytacz iskier do zastosowań ATEX
- Bezolejowe dla klas 0 (certyfikowane zgodnie z ISO 8573-1)
- Stopień dmuchawy z opatentowaną procedurą redukcji pulsacji
- Standardowe zastosowanie do silników energooszczędnych klasy IE3
- Automatyczne zatrzymywanie pasa dzięki płycie montażowej silnika na zawiasach
Dmuchawy są dmuchawami, prawda? Koniec uprzedzeń
Niezwykle solidna budowa
- Do szerokiego zakresu zastosowań w zakresach kontroli od 25 do 100%
- Wiele rodzajów możliwych modyfikacji
Kompaktowa konstrukcja
- Oszczędność miejsca dzięki instalacji obok siebie
- Mniejsze maszynownie
Przyjazna w obsłudze, łatwa w konserwacji konstrukcja
- Sterowanie i konserwacja z przodu maszyny
- Poziomy oleju można sprawdzać przy pracującej maszynie i są one czytelne z zewnątrz maszyny
- Plug & play (wstępnie skonfigurowana, sparametryzowana, gotowa do uruchomienia)
Brak materiału chłonnego
- Do użytku w pneumatycznym transporcie produktów spożywczych luzem (bez zanieczyszczeń).
- Bezpieczne, energooszczędne uzdatnianie wody (brak osadów materiału absorpcyjnego na płytach napowietrzających, brak zatykania mediów filtracyjnych, brak strat ciśnienia)
Plus dla środowiska naturalnego
- Energooszczędne silniki klasy IE3 jako wyposażenie standardowe
- Nowo opracowany E-Design dla jeszcze większej efektywności energetycznej
Niski poziom hałasu
- Ułatwia przestrzeganie przepisów dotyczących poziomu hałasu w pobliżu obszarów zaludnionych i zakładów produkcyjnych
- Minimalne poziomy hałasu dzięki zoptymalizowanemu okapowi akustycznemu
- Zintegrowany proces redukcji pulsacji (opatentowany stopień dmuchawy AERZEN)
Więcej informacji można znaleźć w broszurach produktowych
Delta Blower Generation 5
Dmuchawy wyporowe Delta Blower 5. generacji działają jako siła napędowa wielu procesów i są bijącym sercem potężnych kombinacji maszyn.
Dmuchawa wyporowa
Delta Blower Generation 5
—
Wersje & rozmiary konstrukcyjne
| Seria | Dane wydajnościowe | Wymiary i waga | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Różnica ciśnień, mbar | Przepływ objętościowy*, m3/h | Moc silnika, kw | Poziom ciśnienia akustycznego, max. db(A) | Szerokość (W), mm | Głębokość (D), mm | Wysokość (H), mm | Szerokość nominalna | Waga, kg | |
| GM 3 S | -500 | 250 | 7 | 68 | 800 | 800 | 1,055 | DN 50 | 212 |
| GM 4 S | -500 | 340 | 7 | 70 | 925 | 1,135 | 1,280 | DN 80 | 299 |
| GM 7 L | -500 | 520 | 11 | 70 | 925 | 1,135 | 1,280 | DN 80 | 304 |
| GM 10 S / DN 80 | -500 | 600 | 15 | 70 | 925 | 1,135 | 1,280 | DN 80 | 328 |
| GM 10 S / DN 100 | -500 | 730 | 15 | 70 | 1,250 | 1,350 | 1,500 | DN 100 | 496 |
| GM 15 L | -500 | 1,080 | 22 | 73 | 1,250 | 1,350 | 1,500 | DN 100 | 511 |
| GM 25 S | -500 | 1,510 | 30 | 73 | 1,250 | 1,350 | 1,500 | DN 125 | 567 |
| GM 30 L | -500 | 2,120 | 45 | 75 | 1,500 | 1,800 | 1,978 | DN 150 | 1,020 |
| GM 35 S | -500 | 2,420 | 55 | 75 | 1,500 | 1,800 | 1,978 | DN 150 | 1,110 |
| GM 50 L | -500 | 3,450 | 75 | 78 | 1,700 | 2,055 | 2,111 | DN 200 | 1,475 |
| GM 60 S | -500 | 3,640 | 75 | 78 | 1,700 | 2,055 | 2,109 | DN 200 | 1,605 |
| GM 80 L | -500 | 5,150 | 110 | 80 | 1,900 | 2,671 | 2,344 | DN 250 | 2,200 |
| GM 90 S | -500 | 5,600 | 110 | 80 | 1,900 | 2,671 | 2,344 | DN 250 | 2,270 |
| GM 100 S | -500 | 6,600 | 110 | 80 | 1,900 | 2,200 | 2,308 | DN 250 | 2,470 |
| GM 130 L | -500 | 8,070 | 400 | 82 | 2,100 | 2,850 | 2,345 | DN 300 | 3,410 |
| GM 150 S | -500 | 9,700 | 400 | 82 | 2,100 | 2,850 | 2,345 | DN 300 | 3,750 |
| GM 220 L | -500 | 12,800 | 400 | 82 | 2,800 | 4,304 | 3,500 | DN 400 | 8,240 |
| GM 240 S | -500 | 15,000 | 400 | 80 | 2,800 | 4,304 | 3,500 | DN 400 | 8,630 |
Dane dotyczące poziomu ciśnienia akustycznego obliczane są bez hałasów wyjściowych, z osłoną dźwiękochłonną
* odpowiada zmierzonemu przepływowi objętości dostawy przeliczonemu na specyficzne dla klienta warunki poboru p = 1,0 bar , t =20°C, rF = 0%
| Seria | Dane wydajnościowe | Wymiary i waga | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Różnica ciśnień, mbar | Przepływ objętościowy*, m3/h | Moc silnika, kw | Poziom ciśnienia akustycznego, max. db(A) | Szerokość (W), mm | Głębokość (D), mm | Wysokość (H), mm | Szerokość nominalna | Waga, kg | |
| GM 3 S | 1,000 | 240 | 11 | 70 | 800 | 800 | 1,055 | DN 50 | 212 |
| GM 4 S | 1,000 | 334 | 15 | 70 | 925 | 1,135 | 1,280 | DN 80 | 299 |
| GM 7 L | 700 | 488 | 15 | 70 | 925 | 1,135 | 1,280 | DN 80 | 304 |
| GM 10 S / DN 80 | 1,000 | 600 | 30 | 72 | 925 | 1,135 | 1,280 | DN 80 | 328 |
| GM 10 S / DN 100 | 1,000 | 684 | 30 | 72 | 1,250 | 1,350 | 1,500 | DN 100 | 496 |
| GM 15 L | 700 | 1,020 | 30 | 73 | 1,250 | 1,350 | 1,500 | DN 100 | 511 |
| GM 25 S | 1,000 | 1,446 | 55 | 73 | 1,250 | 1,350 | 1,500 | DN 125 | 567 |
| GM 30 L | 700 | 2,058 | 75 | 75 | 1,500 | 1,800 | 1,900 | DN 150 | 1,020 |
| GM 35 S | 1,000 | 2,388 | 90 | 75 | 1,500 | 1,800 | 1,900 | DN 150 | 1,110 |
| GM 50 L | 700 | 3,288 | 90 | 76 | 1,700 | 2,055 | 2,111 | DN 200 | 1,475 |
| GM 60 S | 1,000 | 3,528 | 132 | 78 | 1,700 | 2,055 | 2,111 | DN 200 | 1,605 |
| GM 80 L | 700 | 4,968 | 160 | 80 | 1,900 | 2,200 | 2,308 | DN 250 | 2,200 |
| GM 90 S | 1,000 | 5,352 | 200 | 81 | 1,900 | 2,200 | 2,308 | DN 250 | 2,270 |
| GM 100 S | 1,000 | 6,288 | 250 | 82 | 1,900 | 2,200 | 2,308 | DN 250 | 2,470 |
| GM 130 L | 700 | 7,920 | 250 | 84 | 2,100 | 2,850 | 2,345 | DN 300 | 3,410 |
| GM 150 S | 1,000 | 9,000 | 355 | 84 | 2,100 | 2,850 | 2,345 | DN 300 | 3,750 |
| GM 220 L | 600 | 12,570 | 315 | 84 | 2,800 | 4,304 | 3,500 | DN 400 | 8,240 |
| GM 240 S | 800 | 14,640 | 500 | 86 | 2,800 | 4,304 | 3,500 | DN 400 | 8,630 |
Dane dotyczące poziomu ciśnienia akustycznego obliczane są bez hałasów wyjściowych, z osłoną dźwiękochłonną
* odpowiada zmierzonemu przepływowi objętości dostawy przeliczonemu na specyficzne dla klienta warunki poboru p = 1,0 bar , t =20°C, rF = 0%
