Drehkolbengebläse
Drehkolbengebläse

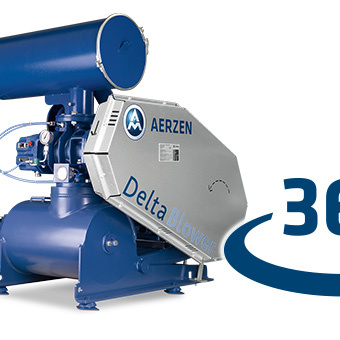

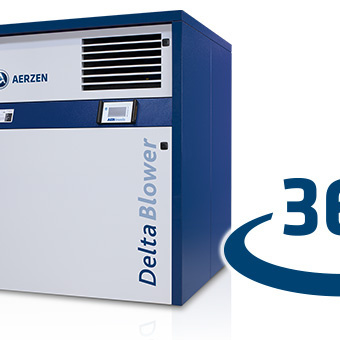

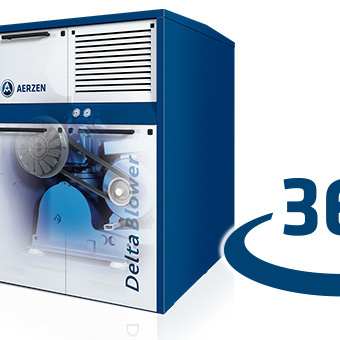

Delta Blower Generation 5
Die vielseitigen und kompakten Delta Blower Generation 5-Aggregate können in jeder Klimazone der Erde eingesetzt werden. Unter schwierigsten Umgebungsbedingungen genauso sicher wie in der Hallenaufstellung. Sie arbeiten stand-alone oder im Maschinenverbund.
Volumenstrom:
30
bis
15,000
m3/h
Differenzdruck (Δp):
-500
bis
1,000
mbar
Fördermedium:
Luft,
Neutrale Gase
Förderung:
öl-frei
Die Vorteile von AERZEN DELTA BLOWER auf einen Blick:
- Äußerst robustes und flexibles Gebläseaggregat
- Bedienfreundliche und wartungsarme Konstruktion
- Plug & Play-Aufstellung
- Standardmäßiger Einsatz von energieeffizienten Motoren der Klasse IE3
- Bedienfreundliche und wartungsarme Konstruktion
Universalgenies für jede Anwendung.
Die vielseitigen Kompaktaggregate der Reihe Delta Blower sind in allen Klimazonen der Erde einsetzbar. Unter schwierigsten Umgebungsbedingungen genauso sicher wie in der Hallenaufstellung. Sie arbeiten stand-alone oder im Maschinenverbund. In Erdbebengebieten so zuverlässig wie bei Schiffs- oder anderen mobilen Aufstellungen.
Anwendungen:
- Wasser- und Abwasseraufbereitung
- Pneumatische Förderung von Schüttgütern
- Belüftung
- Rückspülung von Filtern
- Gasförderung
- Entgasung
- Entstaubung
- Unterdruckerzeugung
- Biogasaufbereitung
- und viele mehr
Branchen
- Abwasserreinigung
- Chemie und Verfahrenstechnik
- Kraftwerk
- Zement und Kalk
- Lebensmittel
- Papierindustrie
- und viele mehr
US-Maßeinheiten
Nein- Bauart
- Drehkolbengebläse
- Ausführung
- Überdruck , Unterdruck
- Differenzdruck (Δp)
- -500 bis 1,000 mbar
- Volumenstrom
- 30 bis 15,000 m3/h
- Fördermedium
- Luft, Neutrale Gase
- Förderung
- öl-frei
Drehkolbengebläse für Luft und neutrale Gase
Delta Blower. Robuster Dauerläufer in unzähligen Verdichtungsprozessen.
Der Delta Blower Generation 5 ist die Synthese aus den erfolgreichen Eigenschaften der vorangegangenen Generationen in Kombination mit neuen technischen Innovationen, die schon heute den Marktanforderungen der Zukunft entsprechen. Die Aerzener Maschinenfabrik war 1960 der erste Gebläsehersteller, der Kompaktaggregate konstruierte, und hat diesen Maschinentyp seitdem kontinuierlich weiterentwickelt. Delta Blower Generation 5 ist somit bereits die 5. Generation der AERZEN Gebläseaggregate und steht für die gelungene Verbindung von Tradition und Innovation.
Besondere Vorteile sprechen für den Einsatz von AERZEN Delta Blower Generation 5
- Niedriger Geräuschpegel durch starke Schalldämmung
- Bedienfreundliche und wartungsarme Konstruktion
- Mechanischer Lüfter
- Frei von Absorptionsmaterial
- Platzsparend side-by-side aufstellbar
Weitere Vorteile ergeben sich je nach Ausführung und Anwendung in den unterschiedlichsten Einsatzfällen:
- Energieeffiziente Ausführung
- Aerzen Grundträger als Funkenlöschung für ATEX-Anwendungen zertifiziert
- Ölfrei nach Klasse 0 (zertifiziert nach ISO 8573-1)
- Gebläsestufe mit patentiertem Verfahren zum Pulsationsabbau
- Standardmäßiger Einsatz von energieeffizienten Motoren der Klasse IE3
- Automatische Riemennachspannung durch Motorwippe
Gebläse ist Gebläse? Das Ende der Vorurteile.
Extrem robustes Gebläseaggregat
- Für eine breite Palette von Anwendungen in Regelbereichen von 25 bis 100%
- Vielfältige Modifikationen möglich
Kompakte Bauform
- Platzsparend side-by-side aufstellbar
- Kleine Dimensionierung von Maschinenräumen
Bedienfreundliche und wartungsarme Konstruktion
- Bedienung und Wartung ausschließlich von der Frontseite
- Ölstandskontrolle bei laufender Maschine von außen ablesbar
- Plug&Play (vorkonfiguriert, parametrisiert, betriebsbereit)
Frei von Absorptionsmaterial
- Lebensmitteltauglichkeit in der pneumatischen Förderung von Schüttgütern (keine Verunreinigungen)
- Sichere, energieeffiziente Wasseraufbereitung (keine Ablagerungen von Absorptionsmaterial auf Belüftungsplatten, keine Verstopfung von Filtermedien, keine Druckverluste)
Pluspunkte für die Ökobilanz
- Standardmäßiger Einsatz von energieeffizienten Motoren der Klasse IE3
- Neue Ausführung als E-Blower für noch mehr Energieeffizienz
Geräuscharm
- Sicheres Einhalten der Schallwerte in Nähe von Bebauungsgebieten und Fertigungsräumen
- Geringste Schallwerte durch optimierte Schallhaube
- Integriertes Pulsationsreduktionsverfahren (patentierte AERZEN Gebläsestufe)
Weitere Informationen erhalten Sie in unseren Produktbroschüren
Delta Blower Generation 5
Delta Blower Generation 5-Drehkolbengebläse sind die treibende Kraft hinter vielen Prozessen und das schlagende Herz eines leistungsstarken Maschinenverbundes.
Drehkolbengebläse
Delta Blower Generation 5
—
Ausführungen & Baugrößen
| Serie | Leistungsdaten | Dimensionen und Gewichte | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Druckdifferenz, mbar | Volumenstrom*, m3/h | Motorleistung, kw | Schalldruckpegel, max. db(A) | Breite (W), mm | Tiefe (D), mm | Höhe (H), mm | Nennweite | Gewicht, kg | |
| GM 3 S | -500 | 250 | 7,5 | 68 | 800 | 800 | 1,055 | DN 50 | 212 |
| GM 4 S | -500 | 340 | 7,5 | 70 | 925 | 1,135 | 1,280 | DN 80 | 299 |
| GM 7 L | -500 | 520 | 11 | 70 | 925 | 1,135 | 1,280 | DN 80 | 304 |
| GM 10 S / DN 80 | -500 | 600 | 15 | 70 | 925 | 1,135 | 1,280 | DN 80 | 328 |
| GM 10 S / DN 100 | -500 | 730 | 15 | 70 | 1,250 | 1,350 | 1,500 | DN 100 | 496 |
| GM 15 L | -500 | 1,080 | 22 | 73 | 1,250 | 1,350 | 1,500 | DN 100 | 511 |
| GM 25 S | -500 | 1,510 | 30 | 73 | 1,250 | 1,350 | 1,500 | DN 125 | 567 |
| GM 30 L | -500 | 2,120 | 45 | 75 | 1,500 | 1,800 | 1,978 | DN 150 | 1,020 |
| GM 35 S | -500 | 2,420 | 55 | 75 | 1,500 | 1,800 | 1,978 | DN 150 | 1,110 |
| GM 50 L | -500 | 3,450 | 75 | 78 | 1,700 | 2,055 | 2,111 | DN 200 | 1,475 |
| GM 60 S | -500 | 3,640 | 75 | 78 | 1,700 | 2,055 | 2,109 | DN 200 | 1,605 |
| GM 80 L | -500 | 5,150 | 110 | 80 | 1,900 | 2,671 | 2,344 | DN 250 | 2,200 |
| GM 90 S | -500 | 5,600 | 110 | 80 | 1,900 | 2,671 | 2,344 | DN 250 | 2,270 |
| GM 100 S | -500 | 6,600 | 110 | 80 | 1,900 | 2,200 | 2,308 | DN 250 | 2,470 |
| GM 130 L | -500 | 8,070 | 400 | 82 | 2,100 | 2,850 | 2,345 | DN 300 | 3,410 |
| GM 150 S | -500 | 9,700 | 400 | 82 | 2,100 | 2,850 | 2,345 | DN 300 | 3,750 |
| GM 220 L | -500 | 12,800 | 400 | 82 | 2,800 | 4,304 | 3,500 | DN 400 | 8,240 |
| GM 240 S | -500 | 15,000 | 400 | 80 | 2,800 | 4,304 | 3,500 | DN 400 | 8,630 |
Die Daten zum Schalldruckpegel berechnen sich ohne Ausblasgeräusche, mit Schallhaube
*entspricht dem gemessenen Liefervolumenstrom umgerechnet auf die kundenspezifischen Ansaugbedingungen p = 1,0 bar , t =20°C, rF = 0%
| Serie | Leistungsdaten | Dimensionen und Gewichte | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Druckdifferenz, mbar | Volumenstrom*, m3/h | Motorleistung, kw | Schalldruckpegel, max. db(A) | Breite (W), mm | Tiefe (D), mm | Höhe (H), mm | Nennweite | Gewicht, kg | |
| GM 3 S | 1,000 | 240 | 11 | 70 | 800 | 800 | 1,055 | DN 50 | 212 |
| GM 4 S | 1,000 | 334 | 15 | 70 | 925 | 1,135 | 1,280 | DN 80 | 299 |
| GM 7 L | 700 | 488 | 15 | 70 | 925 | 1,135 | 1,280 | DN 80 | 304 |
| GM 10 S / DN 80 | 1,000 | 600 | 30 | 72 | 925 | 1,135 | 1,280 | DN 80 | 328 |
| GM 10 S / DN 100 | 1,000 | 684 | 30 | 72 | 1,250 | 1,350 | 1,500 | DN 100 | 496 |
| GM 15 L | 700 | 1,020 | 30 | 73 | 1,250 | 1,350 | 1,500 | DN 100 | 511 |
| GM 25 S | 1,000 | 1,446 | 55 | 73 | 1,250 | 1,350 | 1,500 | DN 125 | 567 |
| GM 30 L | 700 | 2,058 | 75 | 75 | 1,500 | 1,800 | 1,900 | DN 150 | 1,020 |
| GM 35 S | 1,000 | 2,388 | 90 | 75 | 1,500 | 1,800 | 1,900 | DN 150 | 1,110 |
| GM 50 L | 700 | 3,288 | 90 | 76 | 1,700 | 2,055 | 2,111 | DN 200 | 1,475 |
| GM 60 S | 1,000 | 3,528 | 132 | 78 | 1,700 | 2,055 | 2,111 | DN 200 | 1,605 |
| GM 80 L | 700 | 4,968 | 160 | 80 | 1,900 | 2,200 | 2,308 | DN 250 | 2,200 |
| GM 90 S | 1,000 | 5,352 | 200 | 81 | 1,900 | 2,200 | 2,308 | DN 250 | 2,270 |
| GM 100 S | 1,000 | 6,288 | 250 | 82 | 1,900 | 2,200 | 2,308 | DN 250 | 2,470 |
| GM 130 L | 700 | 7,920 | 250 | 84 | 2,100 | 2,850 | 2,345 | DN 300 | 3,410 |
| GM 150 S | 1,000 | 9,000 | 355 | 84 | 2,100 | 2,850 | 2,345 | DN 300 | 3,750 |
| GM 220 L | 600 | 12,570 | 315 | 84 | 2,800 | 4,304 | 3,500 | DN 400 | 8,240 |
| GM 240 S | 800 | 14,640 | 500 | 86 | 2,800 | 4,304 | 3,500 | DN 400 | 8,630 |
Die Daten zum Schalldruckpegel berechnen sich ohne Ausblasgeräusche, mit Schallhaube
*entspricht dem gemessenen Liefervolumenstrom umgerechnet auf die kundenspezifischen Ansaugbedingungen p = 1,0 bar , t =20°C, rF = 0%
