Positive Displacement Blowers
Surpresseurs à lobes
Delta Blower Génération 5.
Les groupes surpresseurs modulables et compacts Delta Blower Génération 5 peuvent être installés dans toutes les zones climatiques de la planète. Ils fonctionneront en toute sécurité dans les environnements extérieurs les plus rudes comme dans les espaces intérieurs protégés. Ils peuvent être utilisées comme unités indépendantes ou dans un ensemble plus complexe comportant différentes machines.
Débit:
30
à
15,000
m3/h
Pression différentielle (Δp):
-500
à
1,000
mbar
Fluide à véhiculer:
Air,
Gaz neutres
Transport:
exempt d'huile.
Les avantages des surpresseurs DELTA BLOWER d'AERZEN en un coup d'œil :
- Groupe surpresseur extrêmement robuste et flexible
- Utilisation aisée, et design qui ne nécessite que peu de maintenance
- Installation Plug & Play
- Application standard pour les moteurs à économie d’énergie de la catégorie IE3
- Faible niveau de bruit grâce à l'important dispositif de réduction du bruit de la machine
Le génie universel pour chaque application
Les unités polyvalentes et compactes Delta Blower peuvent être déployées dans n’importe quelle zone climatique du monde. Elles fonctionneront en toute sécurité dans les environnements extérieurs les plus rudes comme dans les espaces intérieurs protégés. Elles peuvent être utilisées comme unités indépendantes ou dans des groupes complexes. Elles sont fiables dans les régions sismiques, à bord de navires ou dans le cadre d’autres applications mobiles.
Applications :
- Production d’eau potable et traitement des eaux usées
- Transport pneumatique de matériaux en vrac
- Aération
- Rétrolavage du filtre
- Transport de gaz
- Dégazage
- Élimination de la poussière
- Production de vide
- Traitement du gaz biologique
- et bien d’autres
Industries :
- Traitement d'égouts
- Chimie et ingénierie des procédés
- Centrales électriques
- Ciment et chaux
- Agroalimentaire
- Papier
- et bien d’autres
US Units
No- Type de conception
- Positive Displacement Blowers
- Conception
- Surpression , Vide
- Pression différentielle (Δp)
- -500 à 1,000 mbar
- Débit
- 30 à 15,000 m3/h
- Fluide à véhiculer
- Air, Gaz neutres
- Transport
- exempt d'huile.

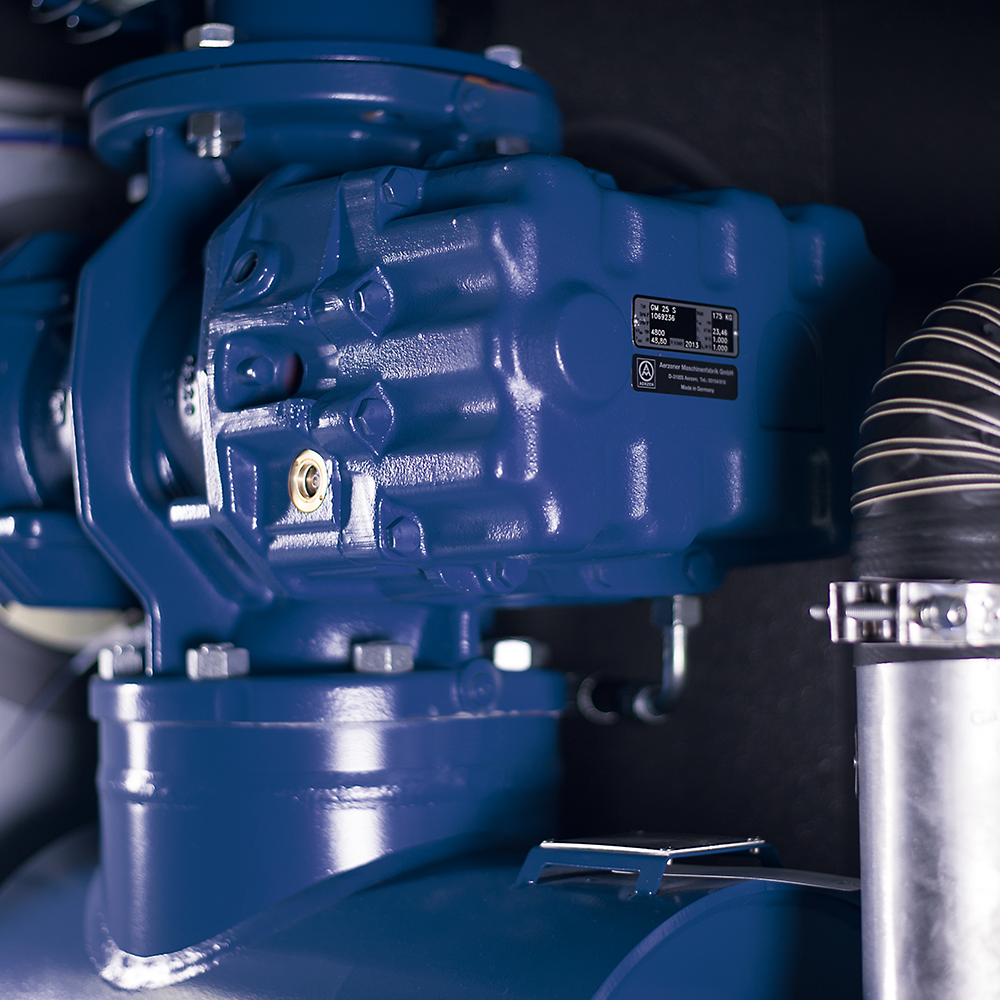

Surpresseurs à lobe rotatif pour l’air et les gaz neutres
Les surpresseurs Delta Bower. Des machines solides et durables pour d’innombrables process de compression.
Le Delta Blower Génération 5 est le résultat de la combinaison des caractéristiques avérées développées lors des générations antérieures, associé à de nouvelles innovations techniques qui répondent déjà aux besoins du marché de l’avenir. Aerzener Maschinenfabrik a été le premier fabricant de surpresseurs à fabriquer des unités compactes en 1960 et n’a pas cessé de développer ce type de machine depuis. Le Delta Blower Génération 5 est donc déjà la 5ème génération d’unités de surpresseur d’AERZEN et parvient à allier tradition et innovation.
Les avantages spécifiques concernent l'utilisation de la génération 5 de surpresseurs Delta Blower d'AERZEN
- Faibles niveaux de bruit grâce à des réductions de bruit importantes
- Conception facile à utiliser et nécessitant peu de maintenance
- Ventilateur mécanique
- Pas de matériau absorbant
- Installation côte à côte permettant un gain d’espace
Les autres avantages dépendent de la conception et de l’utilisation, dans différentes applications :
- Conception efficace d’un point de vue énergétique
- Châssis AERZEN certifié comme pare-étincelles pour les applications ATEX
- Exempt d'huile, conformément à la catégorie 0 (certifié conforme à la norme ISO 8573-1)
- Étage de surpresseur avec procédure brevetée pour la réduction des pulsations
- Application standard pour les moteurs à économie d’énergie de la catégorie IE3
- Rétention par courroie automatique du fait du plateau-support moteur
Les surpresseurs sont des surpresseurs, non ? La fin des préjugés
Extrêmement solide
- Pour une vaste gamme d’applications, dans des plages de contrôle de 25 à 100 %
- De nombreux types de modifications sont possibles
Design compact
- Installation côte à côte permettant un gain d’espace
- Salles des moteurs plus petites
Conception facile à utiliser et nécessitant peu de maintenance
- Contrôle et maintenance depuis l’avant de la machine
- Les niveaux d’huile peuvent être vérifiés lorsque la machine fonctionne et peuvent être lus depuis l’extérieur de la machine
- Plug&Play (préconfiguré, paramétré, prêt à fonctionner)
Pas de matériau absorbant
- Pour une utilisation dans le transport pneumatique d’aliments en vrac (pas de contamination)
- Traitement des eaux sûr, économe en énergie (pas de dépôt du matériau d’absorption sur les plaques d’aération, pas d’obstruction des filtres, pas de pertes de charge)
Un plus pour l’environnement
- Moteurs de catégorie IE3 très efficaces d’un point de vue énergétique, à titre d’équipement standard
- E-design nouvellement élaboré pour une efficacité énergétique encore meilleure
Faibles niveaux d’intensité sonore
- Pour un respect facile des réglementations relatives au niveau de bruit près des zones habitées et des installations de production
- Niveaux de bruit minimum grâce au capot d'insonorisation optimisé
- Procédé de réduction des pulsations intégré (étage surpresseur AERZEN breveté)
Plus d’informations sont disponibles dans les brochures des produits

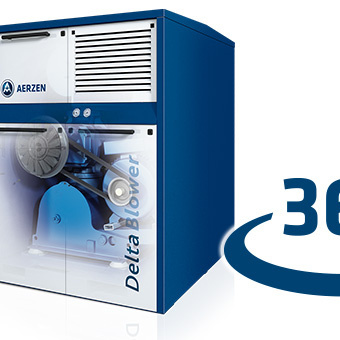

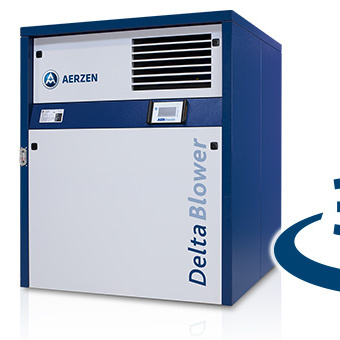

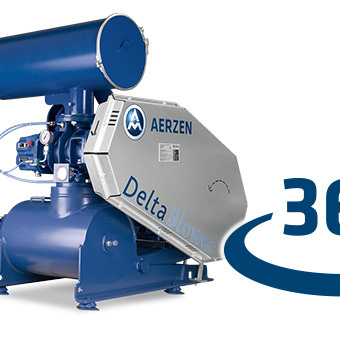

Delta Blower Génération 5
Les surpresseurs à lobes de la série Delta Blower Génération 5 sont la force motrice dans de nombreux process et constituent le cœur d'une solide combinaison de machines.
Surpresseurs à lobes
Delta Blower Génération 5.
—
Performances & dimensions
| Gammes | Caractéristiques de fonctionnement | Dimensions et poids | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Écart de pression, mbar | Débit volumique*, m3/h | Moteur électrique, kw | Pression acoustique, max. db(A) | Largeur (W), mm | Profondeur (D), mm | Hauteur (H), mm | Taille nominale | Poids, kg | |
| GM 3 S | -500 | 250 | 7,5 | 68 | 800 | 800 | 1,055 | DN 50 | 212 |
| GM 4 S | -500 | 340 | 7,5 | 70 | 925 | 1,135 | 1,280 | DN 80 | 299 |
| GM 7 L | -500 | 520 | 11 | 70 | 925 | 1,135 | 1,280 | DN 80 | 304 |
| GM 10 S / DN 80 | -500 | 600 | 15 | 70 | 925 | 1,135 | 1,280 | DN 80 | 328 |
| GM 10 S / DN 100 | -500 | 730 | 15 | 70 | 1,250 | 1,350 | 1,500 | DN 100 | 496 |
| GM 15 L | -500 | 1,080 | 22 | 73 | 1,250 | 1,350 | 1,500 | DN 100 | 511 |
| GM 25 S | -500 | 1,510 | 30 | 73 | 1,250 | 1,350 | 1,500 | DN 125 | 567 |
| GM 30 L | -500 | 2,120 | 45 | 75 | 1,500 | 1,800 | 1,978 | DN 150 | 1,020 |
| GM 35 S | -500 | 2,420 | 55 | 75 | 1,500 | 1,800 | 1,978 | DN 150 | 1,110 |
| GM 50 L | -500 | 3,450 | 75 | 78 | 1,700 | 2,055 | 2,111 | DN 200 | 1,475 |
| GM 60 S | -500 | 3,640 | 75 | 78 | 1,700 | 2,055 | 2,109 | DN 200 | 1,605 |
| GM 80 L | -500 | 5,150 | 110 | 80 | 1,900 | 2,671 | 2,344 | DN 250 | 2,200 |
| GM 90 S | -500 | 5,600 | 110 | 80 | 1,900 | 2,671 | 2,344 | DN 250 | 2,270 |
| GM 100 S | -500 | 6,600 | 110 | 80 | 1,900 | 2,200 | 2,308 | DN 250 | 2,470 |
| GM 130 L | -500 | 8,070 | 400 | 82 | 2,100 | 2,850 | 2,345 | DN 300 | 3,410 |
| GM 150 S | -500 | 9,700 | 400 | 82 | 2,100 | 2,850 | 2,345 | DN 300 | 3,750 |
| GM 220 L | -500 | 12,800 | 400 | 82 | 2,800 | 4,304 | 3,500 | DN 400 | 8,240 |
| GM 240 S | -500 | 15,000 | 400 | 80 | 2,800 | 4,304 | 3,500 | DN 400 | 8,630 |
Niveau de pression acoustique avec capot d'insonorisation hors bruit d'échappement
* correspond au débit volumétrique fourni mesuré, converti aux conditions d'aspiration spécifiques au client p = 1,0 bar , t =20°C, rF = 0%
| Gammes | Caractéristiques de fonctionnement | Dimensions et poids | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Écart de pression, mbar | Débit volumique*, m3/h | Moteur électrique, kw | Pression acoustique, max. db(A) | Largeur (W), mm | Profondeur (D), mm | Hauteur (H), mm | Taille nominale | Poids, kg | |
| GM 3 S | 1,000 | 240 | 11 | 70 | 800 | 800 | 1,055 | DN 50 | 212 |
| GM 4 S | 1,000 | 334 | 15 | 70 | 925 | 1,135 | 1,280 | DN 80 | 299 |
| GM 7 L | 700 | 488 | 15 | 70 | 925 | 1,135 | 1,280 | DN 80 | 304 |
| GM 10 S / DN 80 | 1,000 | 600 | 30 | 72 | 925 | 1,135 | 1,280 | DN 80 | 328 |
| GM 10 S / DN 100 | 1,000 | 684 | 30 | 72 | 1,250 | 1,350 | 1,500 | DN 100 | 496 |
| GM 15 L | 700 | 1,020 | 30 | 73 | 1,250 | 1,350 | 1,500 | DN 100 | 511 |
| GM 25 S | 1,000 | 1,446 | 55 | 73 | 1,250 | 1,350 | 1,500 | DN 125 | 567 |
| GM 30 L | 700 | 2,058 | 75 | 75 | 1,500 | 1,800 | 1,900 | DN 150 | 1,020 |
| GM 35 S | 1,000 | 2,388 | 90 | 75 | 1,500 | 1,800 | 1,900 | DN 150 | 1,110 |
| GM 50 L | 700 | 3,288 | 90 | 76 | 1,700 | 2,055 | 2,111 | DN 200 | 1,475 |
| GM 60 S | 1,000 | 3,528 | 132 | 78 | 1,700 | 2,055 | 2,111 | DN 200 | 1,605 |
| GM 80 L | 700 | 4,968 | 160 | 80 | 1,900 | 2,200 | 2,308 | DN 250 | 2,200 |
| GM 90 S | 1,000 | 5,352 | 200 | 81 | 1,900 | 2,200 | 2,308 | DN 250 | 2,270 |
| GM 100 S | 1,000 | 6,288 | 250 | 82 | 1,900 | 2,200 | 2,308 | DN 250 | 2,470 |
| GM 130 L | 700 | 7,920 | 250 | 84 | 2,100 | 2,850 | 2,345 | DN 300 | 3,410 |
| GM 150 S | 1,000 | 9,000 | 355 | 84 | 2,100 | 2,850 | 2,345 | DN 300 | 3,750 |
| GM 220 L | 600 | 12,570 | 315 | 84 | 2,800 | 4,304 | 3,500 | DN 400 | 8,240 |
| GM 240 S | 800 | 14,640 | 500 | 86 | 2,800 | 4,304 | 3,500 | DN 400 | 8,630 |
Niveau de pression acoustique avec capot d'insonorisation hors bruit d'échappement
* correspond au débit volumétrique fourni mesuré, converti aux conditions d'aspiration spécifiques au client p = 1,0 bar , t =20°C, rF = 0%
