Soffiatori a lobi
Soffiatore a lobi
Delta Blower Generation 5
I gruppi Delta Blower Generation 5, versatili e compatti, possono essere installati in qualsiasi zona climatica del pianeta. Utilizzo sicuro sia nelle installazioni all'esterno più impegnative sia negli ambienti interni. Possono essere utilizzati come unità autonome oppure in gruppi.
Portata:
30
-
15,000
m3/h
Pressione differenziale (Δp):
-500
-
1,000
mbar
Mezzo aspirato:
Aria,
Gas neutri
Funzionamento:
oil-free
Vantaggi di AERZEN Delta Blower:
- Gruppo soffiatore estremamente robusto e flessibile
- Facilità di gestione e manutenzione ridotta
- Installazione plug & play
- Installazione standard di motori di classe di efficienza IE3
- Bassi livelli di rumorosità grazie alla notevole riduzione delle emissioni sonore della macchina
Il genio universale per tutte le applicazioni
I gruppi Delta Blower possono essere installati in qualsiasi zona climatica del pianeta. Utilizzo sicuro sia nelle installazioni all'esterno più impegnative che negli ambienti interni. Possono essere utilizzati come unità autonome oppure in gruppi. Mantengono la stessa affidabilità sia nelle zone sismiche sia a bordo di navi o in altre applicazioni mobili.
Applicazioni:
- Trattamento dell'acqua e delle acque di scarico
- Trasporto pneumatico di materiale sfuso
- Aerazione
- Lavaggio controcorrente filtri
- Trasporto gas
- Degasaggio
- Aspirazione polveri
- Creazione del vuoto
- Trattamento biogas
- e molti altri
Settori:
- Trattamento delle acque reflue
- Tecnologia chimica e di processo
- Centrali elettriche
- Cemento e calce
- Prodotti alimentari
- Carta
- e molti altri
US Units
No- Tecnologia
- Soffiatori a lobi
- funzionamento
- Pressione , Vuoto
- Pressione differenziale (Δp)
- -500 - 1,000 mbar
- Portata
- 30 - 15,000 m3/h
- Mezzo aspirato
- Aria, Gas neutri
- Funzionamento
- oil-free

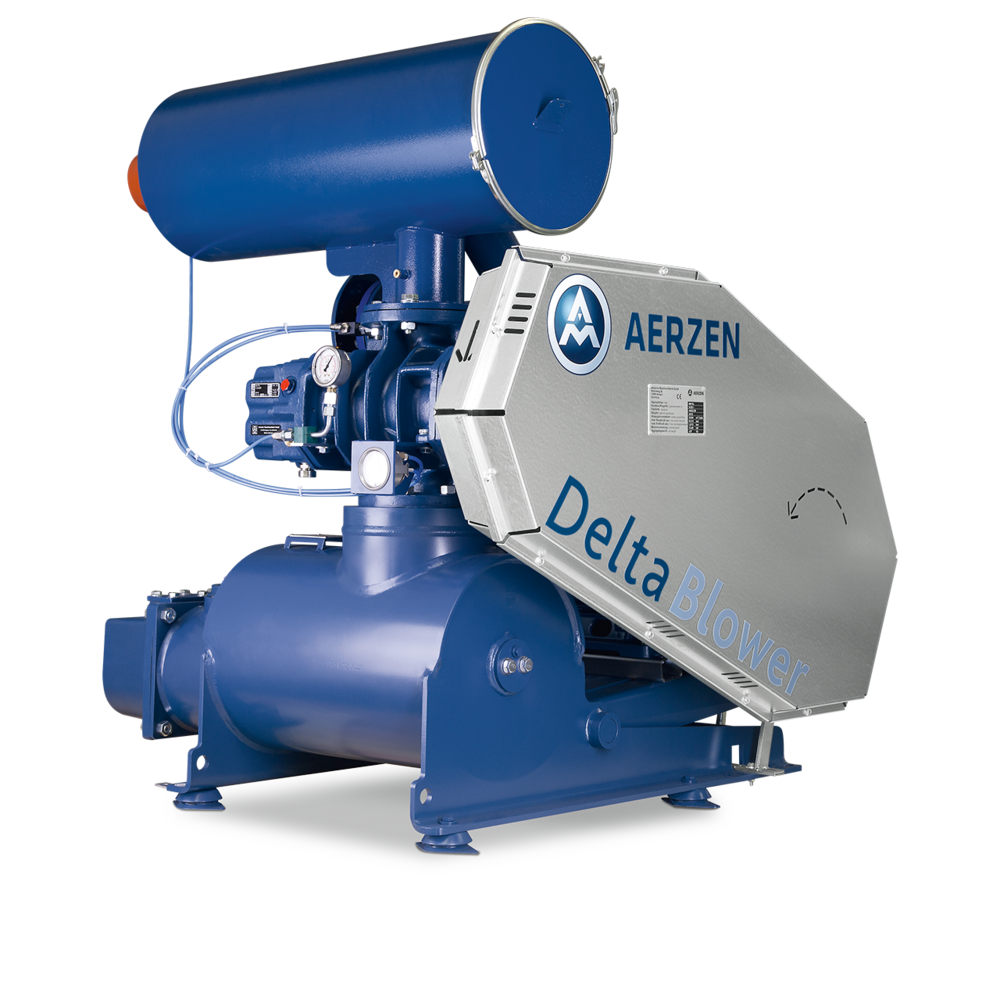

Soffiatori a lobi per aria e gas neutri
Delta Blower. Macchine robuste e durevoli per innumerevoli processi di compressione.
Il soffiatore Delta Blower Generation 5 nasce dalla sintesi delle caratteristiche che avevano decretato il successo delle generazioni precedenti, a cui si aggiungono nuove innovazioni tecniche in grado di soddisfare già ora le esigenze del mercato del futuro. Aerzener Maschinenfabrik è stato il primo produttore di soffiatori a lobi a progettare sin dal 1960 gruppi compatti, curandone poi il continuo sviluppo. Delta Blower Generation 5 è quindi già la quinta generazione di gruppi soffiatori AERZEN ed è il risultato dell'efficace combinazione fra tradizione e innovazione.
Speciali vantaggi incentivano all'utilizzo dei soffiatori AERZEN Delta Blower Generation 5
- Bassi livelli di rumorosità grazie alla notevole riduzione delle emissioni sonore
- Forma costruttiva orientata all'utilizzatore e che richiede poca manutenzione
- Ventilatore meccanico
- Assenza di materiale assorbente
- Risparmio di spazio grazie alla configurazione side-by-side
Ulteriori vantaggi a seconda della forma costruttiva e dell'applicazione, nella maggior parte dei diversi casi di applicazione:
- Forma costruttiva a risparmio energetico
- Silenziatore di mandata certificato come dispositivo parascintille per applicazioni ATEX
- Oil-free Classe 0 (certificato ISO 8573-1)
- Stadio soffiatore con procedura brevettata per la riduzione delle pulsazioni
- Installazione standard di motori di classe di efficienza IE3

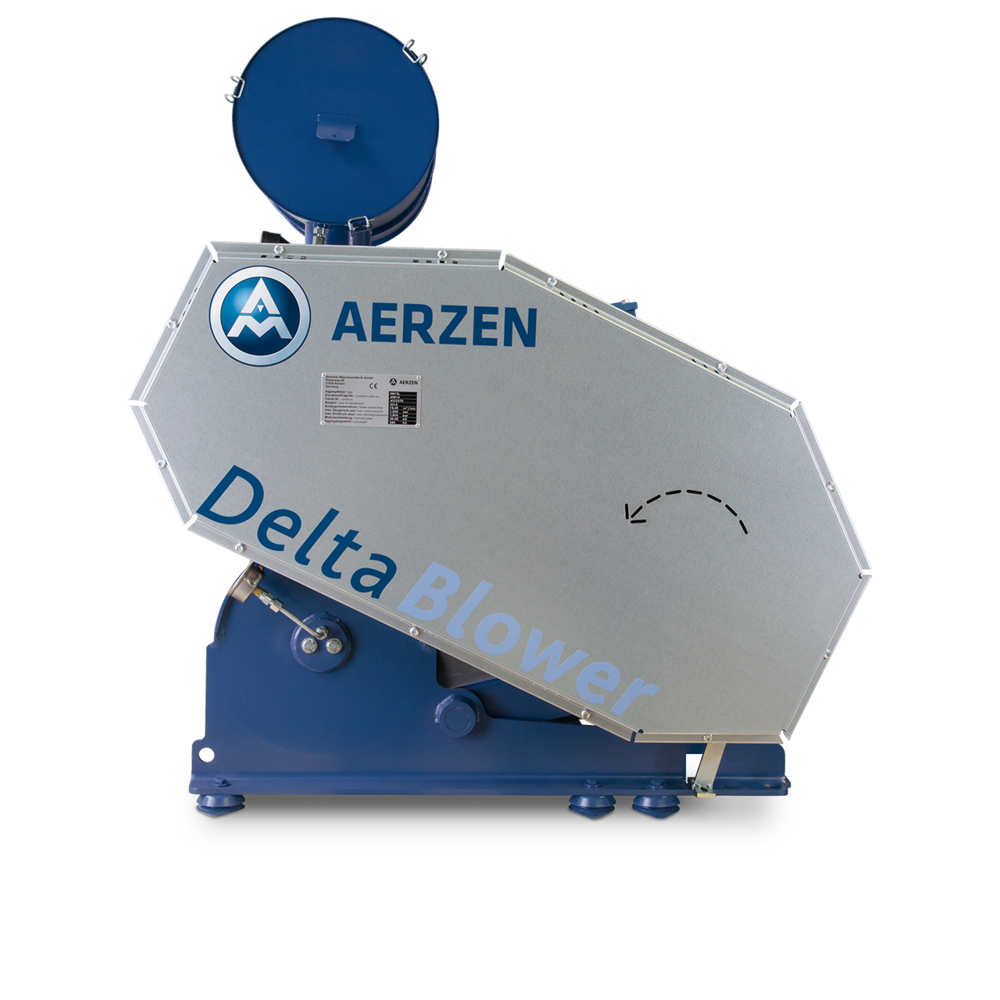

- Sistema automatico di tensionamento delle cinghie mediante bascula motore
Un soffiatore è solo un soffiatore, giusto? Basta con i preconcetti
Estremamente affidabili
- Per un'ampia gamma di applicazioni con regolazione della portata dal 25 al 100%.
- Numerose modifiche possibili

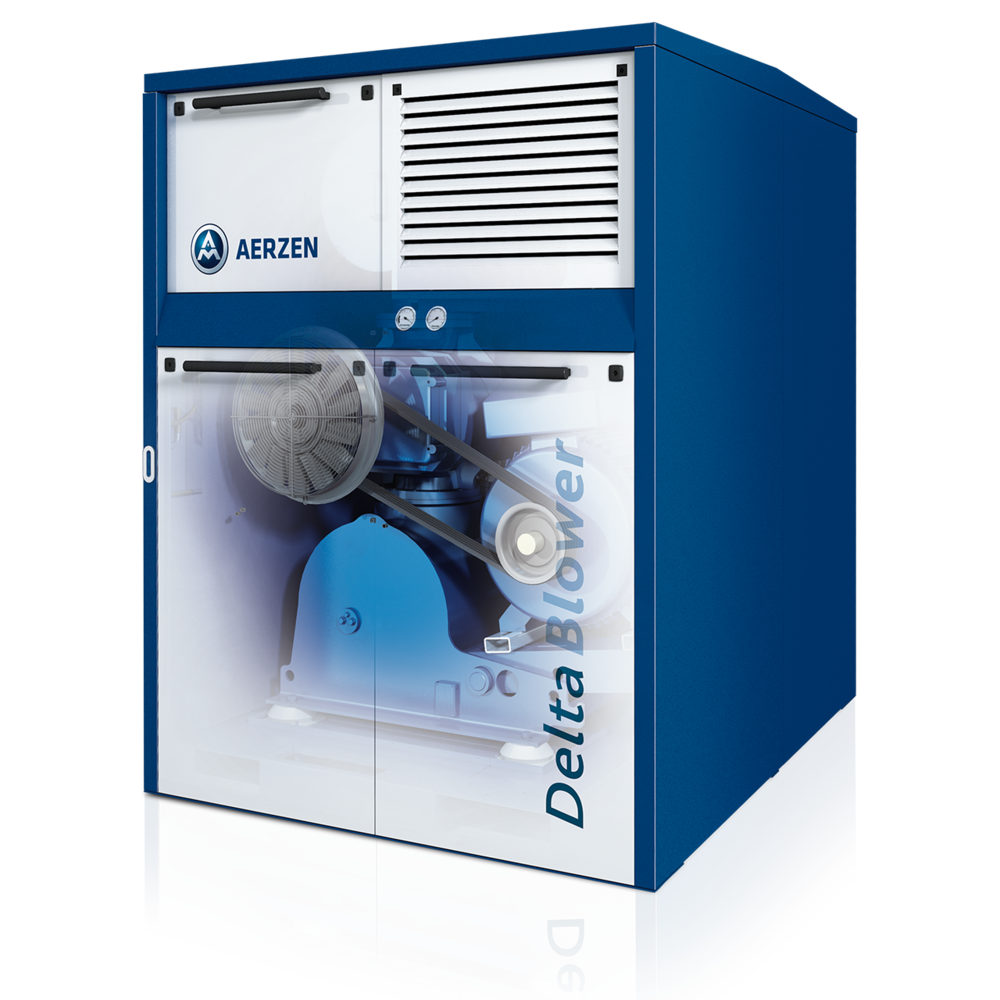

Design compatto
- Risparmio di spazio grazie alla configurazione side-by-side
- Sale macchine più piccole

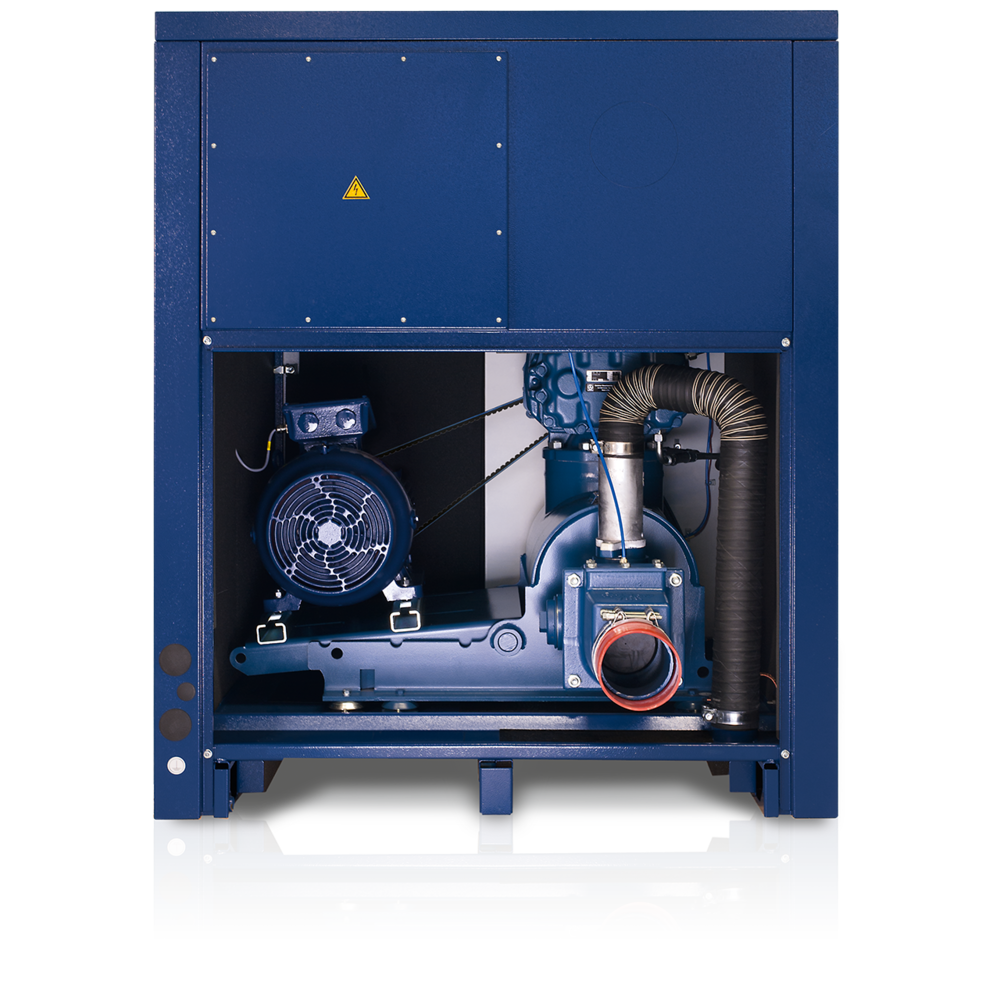

Funzionale, richiede poca manutenzione

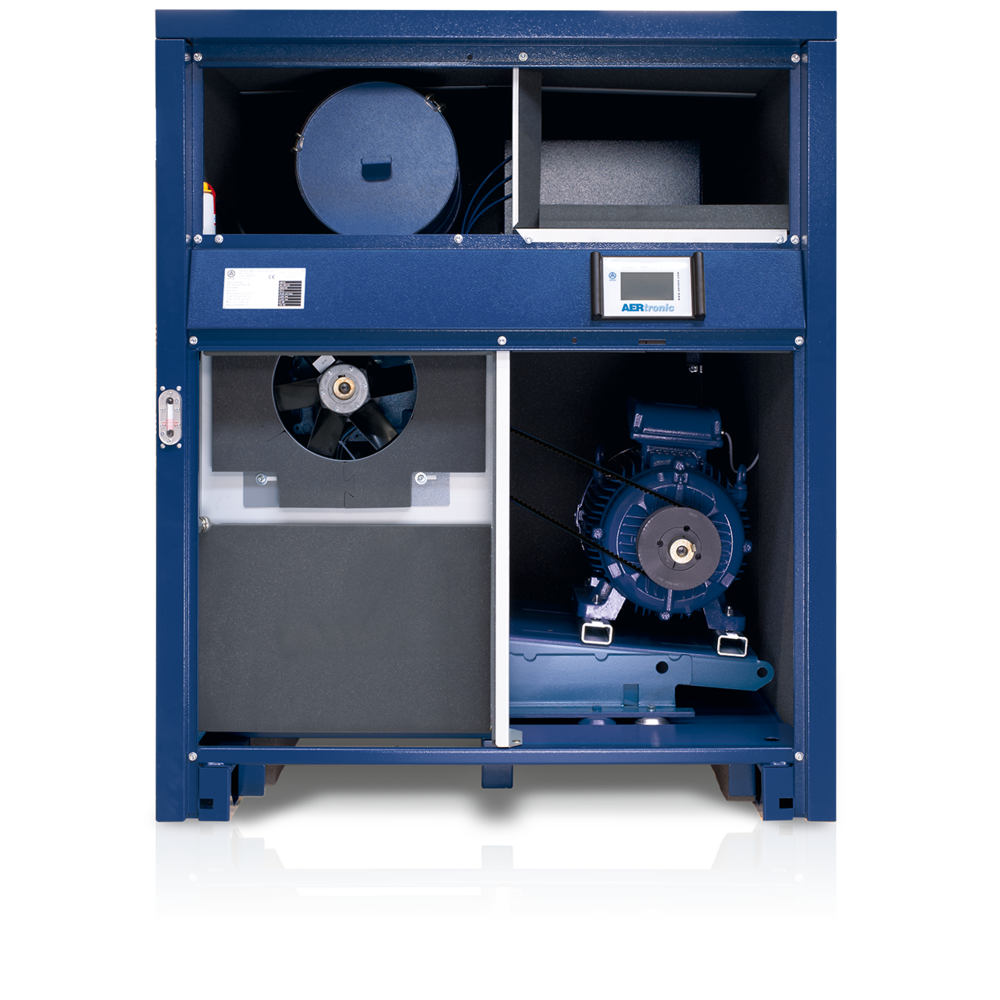

- Controllo e manutenzione dalla parte anteriore della macchina
- I livelli di olio possono essere controllati con la macchina in funzione e sono visibili dall'esterno della macchina
- Plug&Play (preconfigurato, parametrizzato, pronto per l'uso)
Assenza di materiali assorbenti
- Per il trasporto pneumatico di prodotti alimentari (senza contaminazione).
- Trattamento acque sicuro ed efficiente dal punto di vista energetico (nessun deposito di materiale assorbente nei diffusori, nessun intasamento dei filtri, nessuna perdita di carico)
A favore dell'ambiente
- Motori classe di efficienza energetica IE3 di serie
- Nuovo E-Design per migliorare ulteriormente l'efficienza energetica

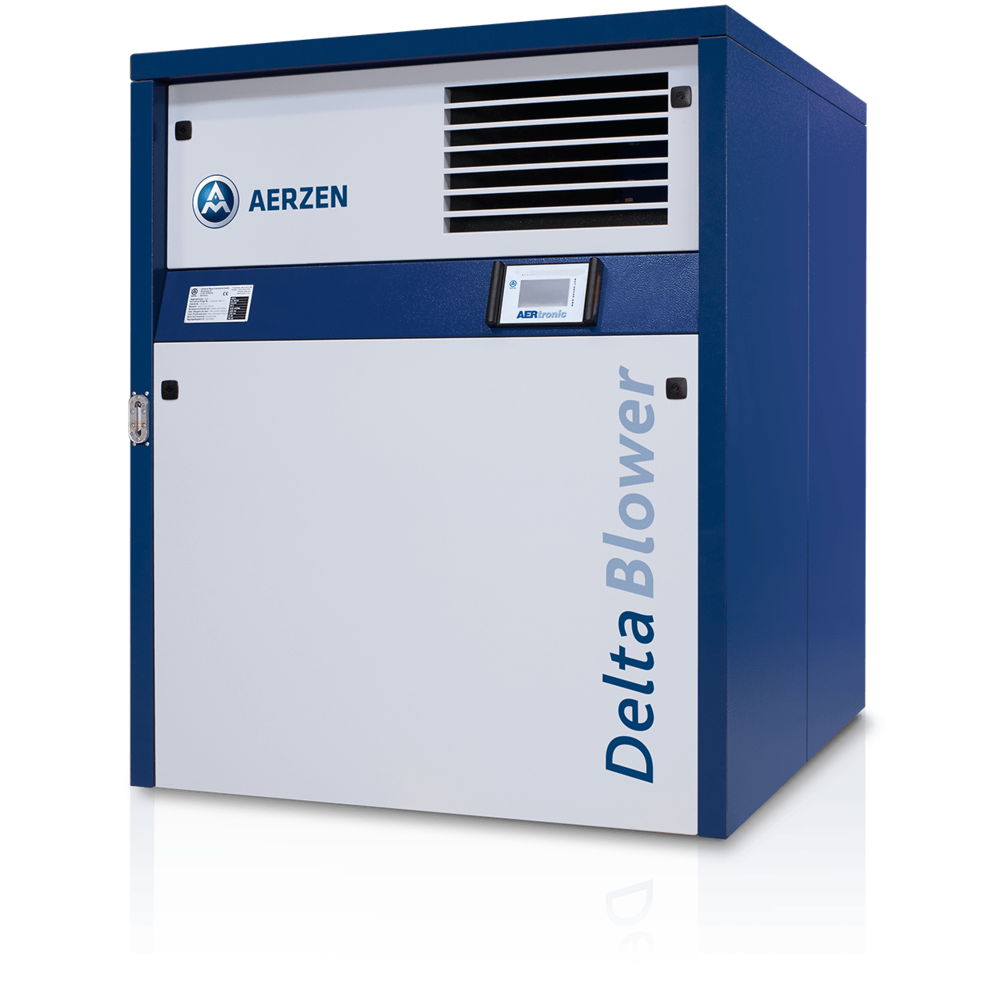

Ridotto livello di rumorosità
- Per rispettare la legislazione sui livelli di rumorosità nei pressi delle aree abitate e negli stabilimenti di produzione
- Livelli minimi di rumorosità grazie alla cabina fonoassorbente ottimizzata

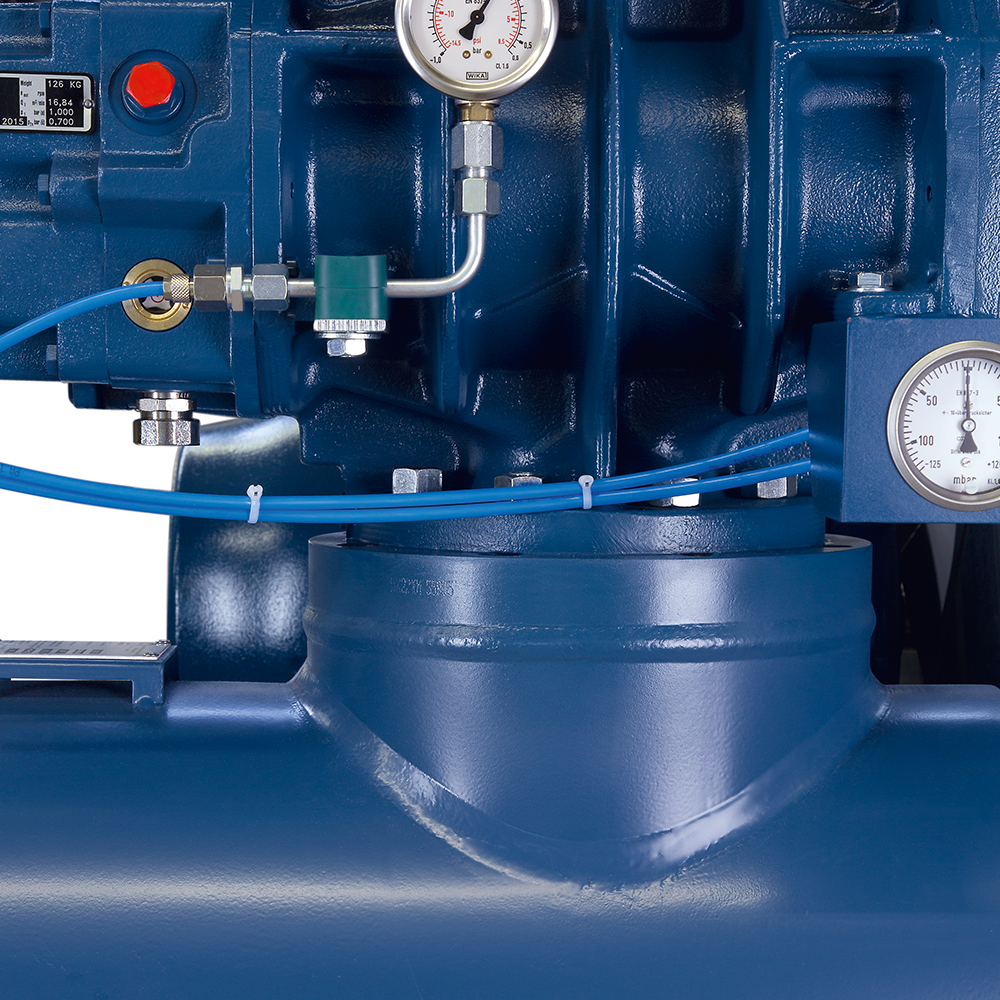

- Dispositivo integrato di riduzione delle pulsazioni (stadio soffiante - brevetto AERZEN)
Per maggiori informazioni consultare i cataloghi dei prodotti.
Soffiatore a lobi
Delta Blower Generation 5
—
Prestazioni & dimensioni
| Serie | Dati di prestazione | Dimensioni e peso | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Differenza pressione, mbar | Portata*, m3/h | Potenza motore, kw | Pressione suono, max. db(A) | Larghezza (W), mm | Profondità (D), mm | Altezza (H), mm | Dimensione nominale | Peso, kg | |
| GM 3 S | -500 | 250 | 7 | 68 | 800 | 800 | 1,055 | DN 50 | 212 |
| GM 4 S | -500 | 340 | 7 | 70 | 925 | 1,135 | 1,280 | DN 80 | 299 |
| GM 7 L | -500 | 520 | 11 | 70 | 925 | 1,135 | 1,280 | DN 80 | 304 |
| GM 10 S / DN 80 | -500 | 600 | 15 | 70 | 925 | 1,135 | 1,280 | DN 80 | 328 |
| GM 10 S / DN 100 | -500 | 730 | 15 | 70 | 1,250 | 1,350 | 1,500 | DN 100 | 496 |
| GM 15 L | -500 | 1,080 | 22 | 73 | 1,250 | 1,350 | 1,500 | DN 100 | 511 |
| GM 25 S | -500 | 1,510 | 30 | 73 | 1,250 | 1,350 | 1,500 | DN 125 | 567 |
| GM 30 L | -500 | 2,120 | 45 | 75 | 1,500 | 1,800 | 1,978 | DN 150 | 1,020 |
| GM 35 S | -500 | 2,420 | 55 | 75 | 1,500 | 1,800 | 1,978 | DN 150 | 1,110 |
| GM 50 L | -500 | 3,450 | 75 | 78 | 1,700 | 2,055 | 2,111 | DN 200 | 1,475 |
| GM 60 S | -500 | 3,640 | 75 | 78 | 1,700 | 2,055 | 2,109 | DN 200 | 1,605 |
| GM 80 L | -500 | 5,150 | 110 | 80 | 1,900 | 2,671 | 2,344 | DN 250 | 2,200 |
| GM 90 S | -500 | 5,600 | 110 | 80 | 1,900 | 2,671 | 2,344 | DN 250 | 2,270 |
| GM 100 S | -500 | 6,600 | 110 | 80 | 1,900 | 2,200 | 2,308 | DN 250 | 2,470 |
| GM 130 L | -500 | 8,070 | 400 | 82 | 2,100 | 2,850 | 2,345 | DN 300 | 3,410 |
| GM 150 S | -500 | 9,700 | 400 | 82 | 2,100 | 2,850 | 2,345 | DN 300 | 3,750 |
| GM 220 L | -500 | 12,800 | 400 | 82 | 2,800 | 4,304 | 3,500 | DN 400 | 8,240 |
| GM 240 S | -500 | 15,000 | 400 | 80 | 2,800 | 4,304 | 3,500 | DN 400 | 8,630 |
Rumorosit‡ con Cabina, senza silenziatore esterno.
* corrisponde al flusso del volume di consegna misurato convertito nelle condizioni di aspirazione specifiche del cliente p = 1,0 bar , t =20°C, rF = 0%
| Serie | Dati di prestazione | Dimensioni e peso | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Differenza pressione, mbar | Portata*, m3/h | Potenza motore, kw | Pressione suono, max. db(A) | Larghezza (W), mm | Profondità (D), mm | Altezza (H), mm | Dimensione nominale | Peso, kg | |
| GM 3 S | 1,000 | 240 | 11 | 70 | 800 | 800 | 1,055 | DN 50 | 212 |
| GM 4 S | 1,000 | 334 | 15 | 70 | 925 | 1,135 | 1,280 | DN 80 | 299 |
| GM 7 L | 700 | 488 | 15 | 70 | 925 | 1,135 | 1,280 | DN 80 | 304 |
| GM 10 S / DN 80 | 1,000 | 600 | 30 | 72 | 925 | 1,135 | 1,280 | DN 80 | 328 |
| GM 10 S / DN 100 | 1,000 | 684 | 30 | 72 | 1,250 | 1,350 | 1,500 | DN 100 | 496 |
| GM 15 L | 700 | 1,020 | 30 | 73 | 1,250 | 1,350 | 1,500 | DN 100 | 511 |
| GM 25 S | 1,000 | 1,446 | 55 | 73 | 1,250 | 1,350 | 1,500 | DN 125 | 567 |
| GM 30 L | 700 | 2,058 | 75 | 75 | 1,500 | 1,800 | 1,900 | DN 150 | 1,020 |
| GM 35 S | 1,000 | 2,388 | 90 | 75 | 1,500 | 1,800 | 1,900 | DN 150 | 1,110 |
| GM 50 L | 700 | 3,288 | 90 | 76 | 1,700 | 2,055 | 2,111 | DN 200 | 1,475 |
| GM 60 S | 1,000 | 3,528 | 132 | 78 | 1,700 | 2,055 | 2,111 | DN 200 | 1,605 |
| GM 80 L | 700 | 4,968 | 160 | 80 | 1,900 | 2,200 | 2,308 | DN 250 | 2,200 |
| GM 90 S | 1,000 | 5,352 | 200 | 81 | 1,900 | 2,200 | 2,308 | DN 250 | 2,270 |
| GM 100 S | 1,000 | 6,288 | 250 | 82 | 1,900 | 2,200 | 2,308 | DN 250 | 2,470 |
| GM 130 L | 700 | 7,920 | 250 | 84 | 2,100 | 2,850 | 2,345 | DN 300 | 3,410 |
| GM 150 S | 1,000 | 9,000 | 355 | 84 | 2,100 | 2,850 | 2,345 | DN 300 | 3,750 |
| GM 220 L | 600 | 12,570 | 315 | 84 | 2,800 | 4,304 | 3,500 | DN 400 | 8,240 |
| GM 240 S | 800 | 14,640 | 500 | 86 | 2,800 | 4,304 | 3,500 | DN 400 | 8,630 |
Rumorosit‡ con Cabina, senza silenziatore esterno.
* corrisponde al flusso del volume di consegna misurato convertito nelle condizioni di aspirazione specifiche del cliente p = 1,0 bar , t =20°C, rF = 0%
