Soffiatori a lobi Soffiatore per vuoto
Soffiatore per alto vuoto - serie HV

I soffiatori per vuoto AERZEN sono provvisti di guarnizioni o-ring in fluoroelastomero (FKM) in corrispondenza delle flange del cilindro. Ulteriori importanti vantaggi dello stadio del soffiatore sono la perfetta tenuta in vuoto e il raffreddamento ad aria. La lubrificazione è del tipo a sbattimento.



Portata:
180 - 97.000 m3/h

Vuoto:
10^-3 - 200 mbar

Mezzo aspirato:
Aria, Gas neutri, Gas aggressivi

Funzionamento:
oil-free

Vantaggi della serie HV:

  • Notevole risparmio energetico
  • Elevate capacità di carico meccanico
  • Riduzione dei tempi di svuotamento
  • Adattamento variabile ad applicazioni personalizzate
  • Installazione orizzontale e verticale a ingombro ridotto
  • Direzione variabile del flusso

Contattaci

Il genio universale per tutte le applicazioni

I soffiatori AERZEN HV sono progettati per l'aspirazione di gas e vengono utilizzati in particolare nella tecnologia dell'alto vuoto industriale. Con un totale di 19 misure, i soffiatori coprono portate nominali di aspirazione da 180 m3/h a 97.000 m3/h e range di pressione da 10^-3 mbar ass. fino a circa 200 mbar ass.

Campi di applicazione:

  • Tecnologia di rivestimento sottovuoto
  • Processi chimici
  • Siderurgia/costruzione di forni fusori
  • Degasaggio dell'acciaio
  • Industria dell'imballaggio
  • Sistemi centrali per il vuoto
  • Unità di rilevamento delle perdite con elio
  • Produzione di lampadine e tubi
  • Tecnologia dell'essiccazione
  • Costruzione di macchine
  • Elettronica
  • Industria automobilistica
  • e molti altri

US Units

No
Tecnologia
Soffiatori a lobi
Vuoto
10^-3 - 200 mbar
Portata
180 - 97.000 m3/h
Mezzo aspirato
Aria, Gas neutri, Gas aggressivi
Funzionamento
oil-free

Per aspirare qualsiasi tipo di gas in alto vuoto

Soffiatore a lobi per la tecnologia dell'alto vuoto industriale

AERZEN può contare su oltre 70 anni di esperienza nel campo della tecnologia dell'alto vuoto. Competenza tecnica, collaboratori esperti e scambio continuo di informazioni con i propri clienti: tutti fattori alla base del successo AERZEN. Per AERZEN la priorità è il vantaggio dei propri clienti. I prodotti innovativi di AERZEN garantiscono ai costruttori e agli utilizzatori degli impianti risultati di successo e di lunga durata.

Vantaggi per il cliente

  • La serie di soffiatori per vuoto più ampia, con 19 misure e portate da 180 m3/h fino a 97.000 m3/h
  • Certificazione ATEX secondo la direttiva 94/9/CE anche per la zona 0 (interna)
  • Risparmio energetico grazie ai motori IE 3
  • Puoi scegliere facilmente i soffiatori più adatti alla tua esigenza grazie a tre step di portata accuratamente strutturati
  • Grazie all'elevata capacità di carico meccanico (stadio fino a 200 mbar - nel caso della trasmissione, a seconda della potenza del motore selezionato, fino a 140 mbar), notevole riduzione dei tempi di svuotamento
  • Adattamento variabile ad applicazioni speciali grazie a un'ampia gamma di possibili modifiche
  • Installabile verticalmente e orizzontalmente
  • Direzione del flusso variabile (fino a 2.800 m3/h anche in entrambi i lati)
  • L'affidabilità e l'esperienza di AERZEN (oltre 35.000 soffiatori per vuoto impiegati in tutto il mondo)
  • Sistema di vendita e assistenza in tutto il mondo
  • Eccellente rapporto prezzo/prestazioni

L'efficienza energetica è uno standard per AERZEN

Gli standard AERZEN per la costruzione dei soffiatori e dei compressori sono da sempre molto elevati. E oggi si applicano anche ai motori. I motori IE 3 garantiscono la massima efficienza energetica.

I motori standard AERZEN sono già certificati per l'uso in diversi mercati, tra cui Stati Uniti e Canada, e sono adatti all'uso con inverter.

Progettazione e fabbricazione

I soffiatori per vuoto AERZEN sono provvisti di guarnizioni o-ring in fluoroelastomero (FKM) in corrispondenza delle flange del cilindro. Ulteriori importanti vantaggi dello stadio del soffiatore sono la perfetta tenuta in vuoto e il raffreddamento ad aria. La lubrificazione è del tipo a sbattimento. Il lubrificante può essere olio minerale, oppure olio PFPE, che viene principalmente utilizzato per l'aspirazione di ossigeno.

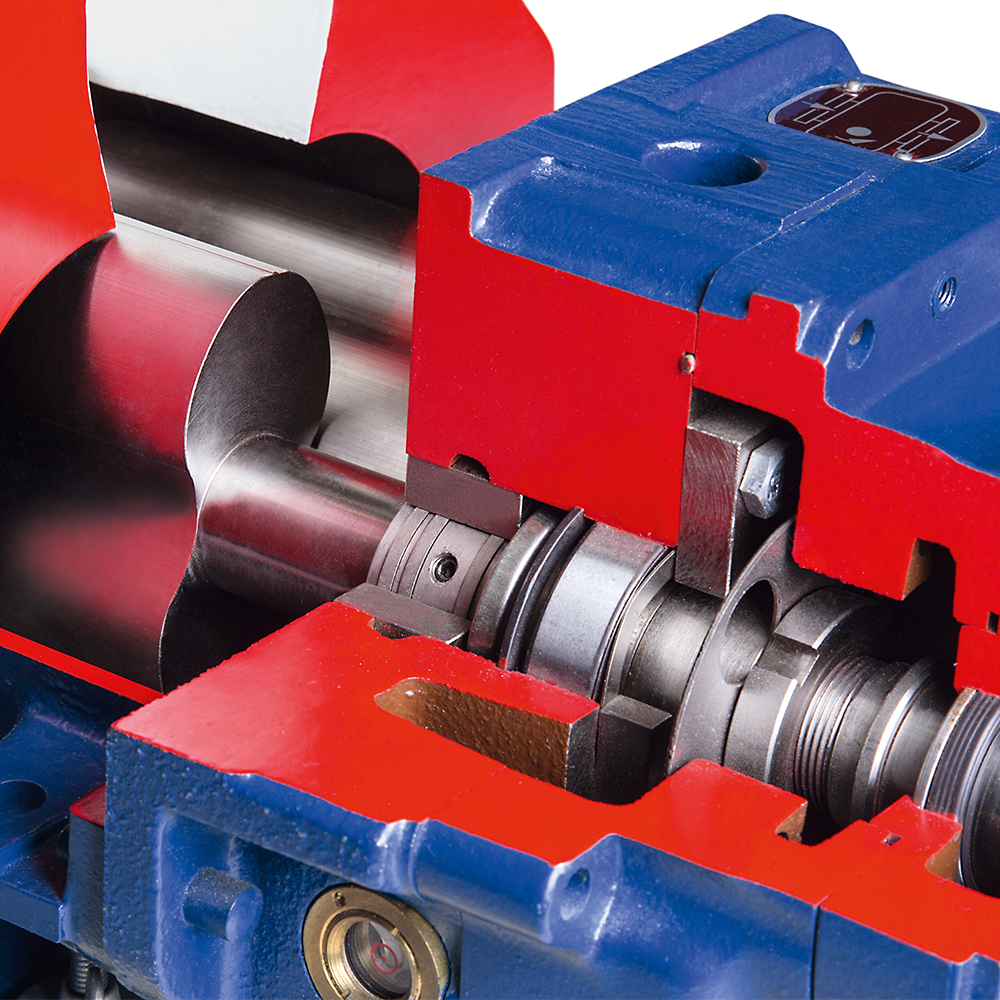

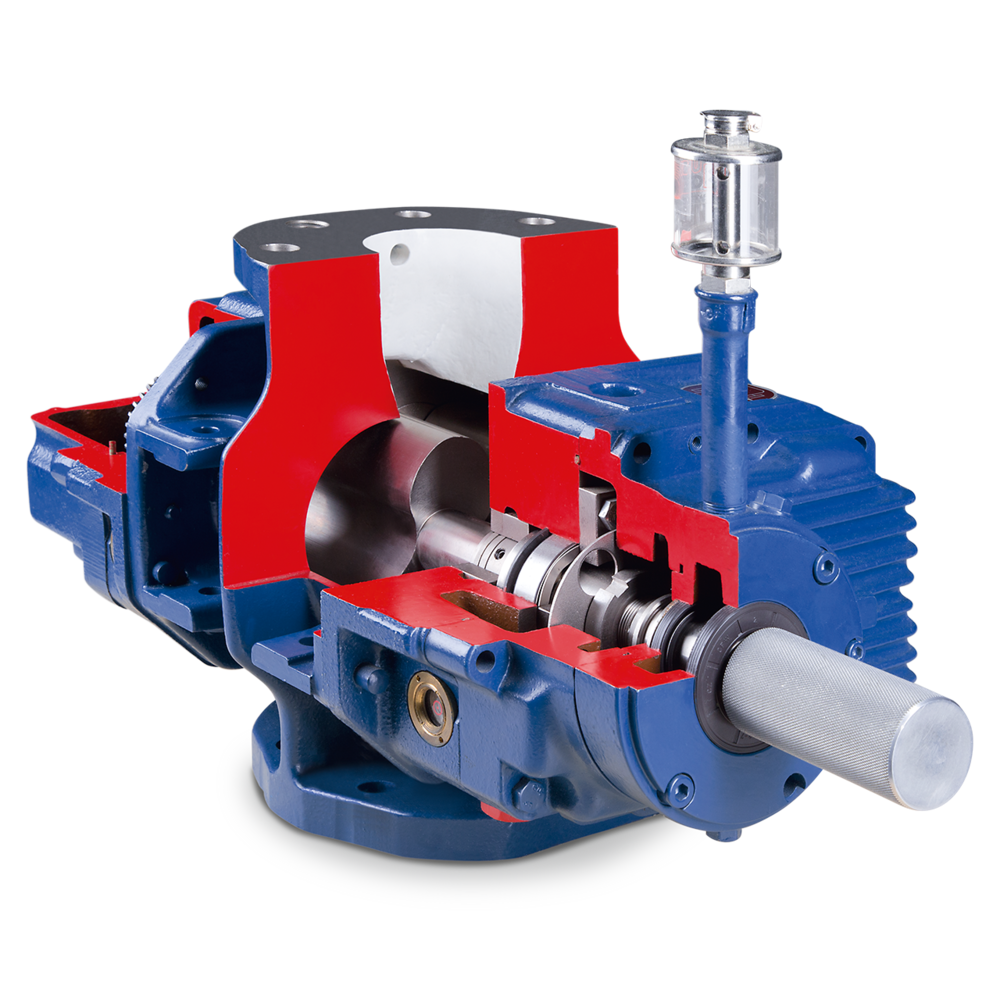

La serie HV è provvista di un paraolio con un labirinto di guarnizioni ad anello tra la camera di compressione e la camera del cuscinetto. Inoltre, è installata una camera neutra con canali di raccolta della condensa. Per ottenere un aumento della tenuta, è possibile flussare la camera neutra con un gas di tenuta. La tenuta sull'albero è garantita da due anelli di tenuta radiali (FKM) con barriera d'olio.

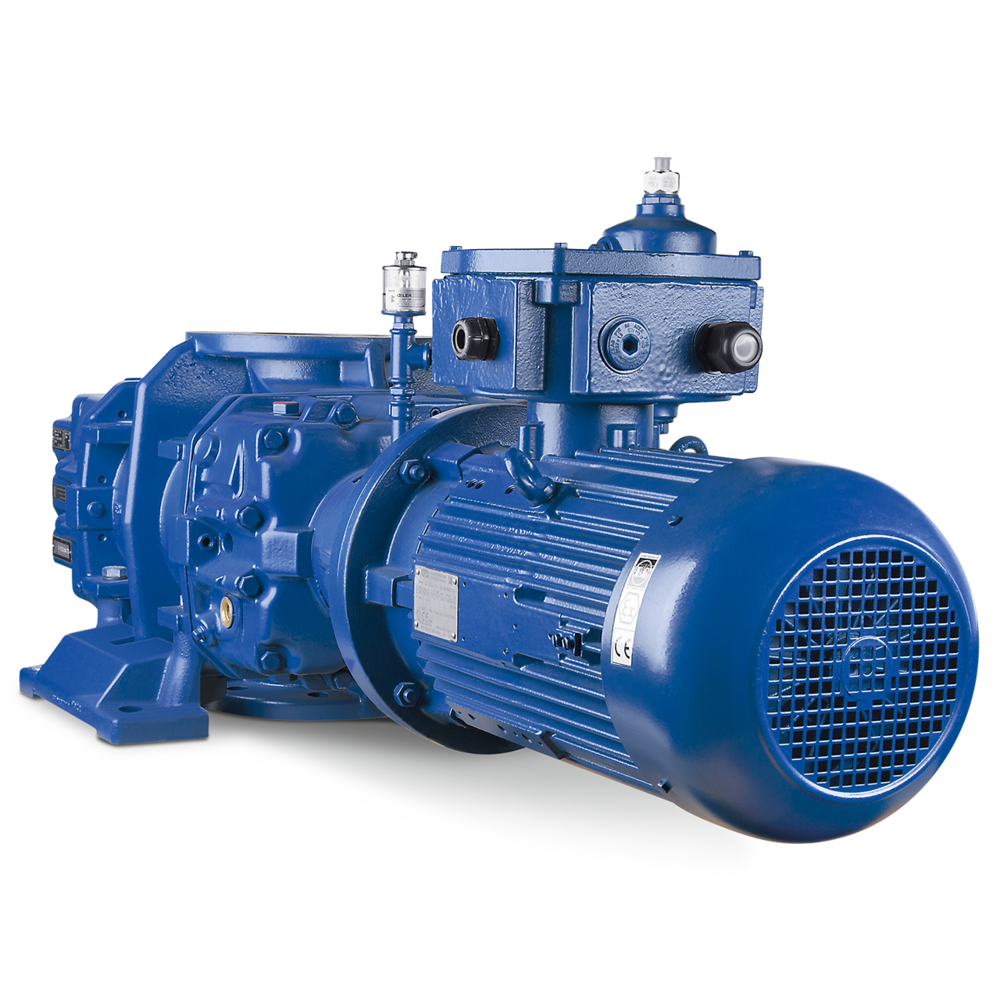

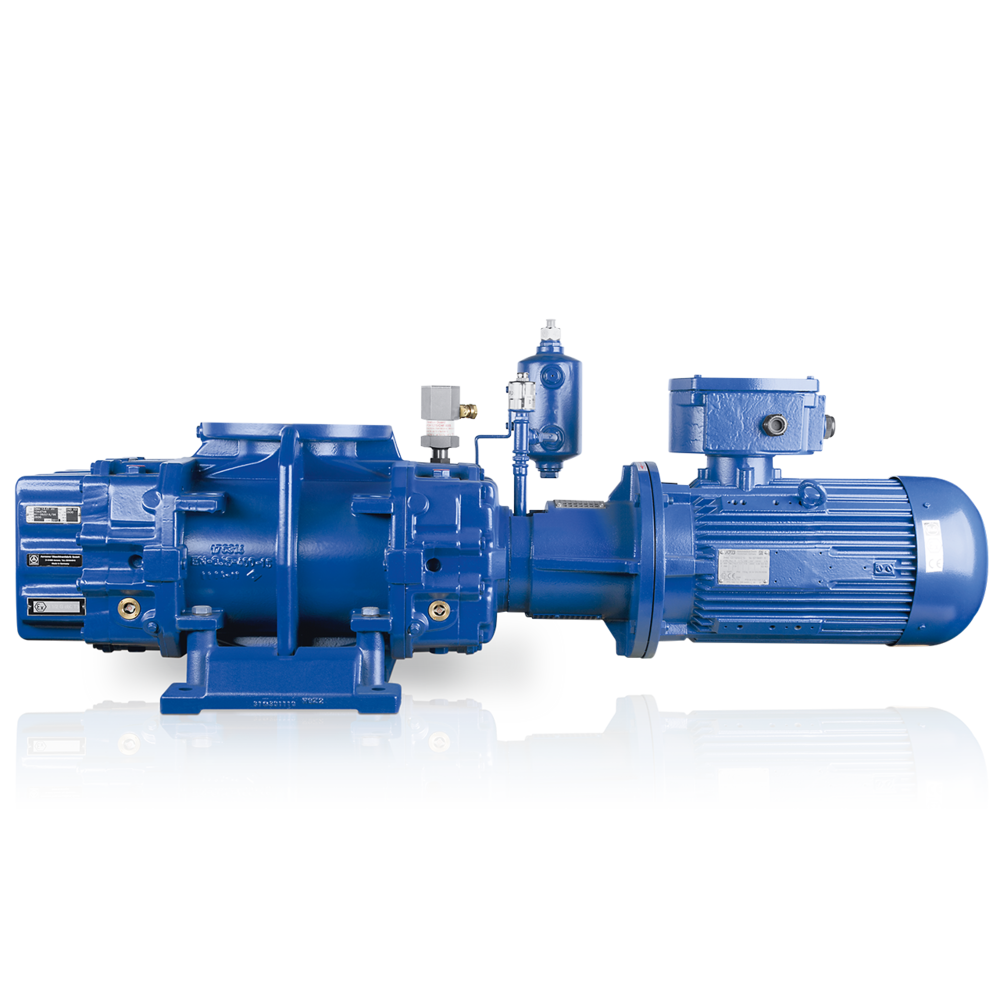

Il soffiatore è accoppiato direttamente al motore. Il soffiatore è accoppiato direttamente al motore tramite una lamiera di chiusura perforata, giunto elastico e un motore flangiato B5, equipaggiato come per IE3 con 3 PTC. I motori IE3 vengono impiegati di serie per ottenere la massima efficienza energetica.

I motori standard AERZEN sono già certificati per l'utilizzo in diversi mercati, tra cui Stati Uniti, Canada e Russia, e sono adatti all'uso con inverter.
