Screw Compressors
Compresseur à vis

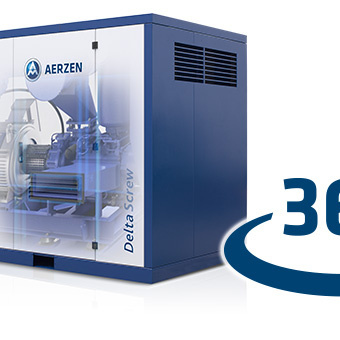

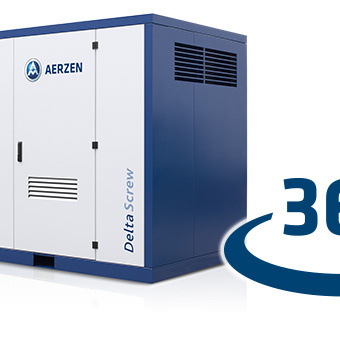

Delta Screw E-Compresseur avec entraînement direct
Lorsque l’on parle de polyvalence, les compresseurs de la série Delta Screw dépassent toutes les attentes. Les groupes de compression modulaires et à haut rendement AERZEN offrent la plus large palette de modèles disponibles sur le marché. De nombreuses adaptations sont réalisables, et une large gamme d’accessoires disponibles. En d’autres termes : le compresseur idéalement adapté aux exigences de chaque processus.
Débit:
350
à
15.000
m3/h
Pression différentielle (Δp):
-850
à
3.500
mbar
Fluide à véhiculer:
Air,
Gaz neutres,
Gaz agressifs
Compression:
exempt d'huile.
Les avantages des compresseurs à vis à entraînement direct AERZEN en un coup d'œil :
- Gamme d’applications exceptionnellement large
- Haut rendement énergétique
- Retour sur investissement rapide
- Niveaux de fiabilité élevés
- Couts de maintenance réduits
- 100 % sans matériau absorbant
Un nombre infini de processus.
Pas un seul compromis.
Lorsque l’on parle de polyvalence, les compresseurs de la série Delta Screw dépassent toutes les attentes. Les groupes de compression modulaires et à haut rendement AERZEN offrent la plus large palette de modèles disponibles sur le marché. De nombreuses adaptations sont réalisables, et une large gamme d’accessoires disponibles. En d’autres termes : le compresseur idéalement adapté aux exigences de chaque processus. Le bon dimensionnement. Pas de compromis.
Applications
- Transport et compression de gaz neutres et spéciaux
- Transport pneumatique (utilisant de l’air ou de l’azote) de poudres, pellets, cendres, etc.
- Homogénéisation, chargement et déchargement de ciment, chaux, etc.
- Génération de vide pour la production de conteneurs en verre
- Systèmes de mélange gaz/air
- Désulfurisation de gaz de combustion et air d’oxydation pour les centrales électriques
- Applications pour le transport de camions (par ex. déchargement stationnaire, opérations combinées vide/pression)
- Air de soufflage pour la fabrication de textiles non tissés
- Fermentation
- Air pour instruments
- Applications de gavage
Industries
- Industries chimique et pétrochimique
- Industrie du ciment
- Industrie agroalimentaire et industrie des boissons
- Technologie de centrales électriques
- Industrie du verre
- Industrie du papier
- Industrie du plastique
- Industries de l’acier et du fer
- Industrie du textile
- Industries pharmaceutique et cosmétique
- Technologie médicale
- Technologie minière et technologie de fusion
- Industrie électronique, technologie solaire
- Industries du pétrole et du gaz
- Gaz biologique
US Units
No- Type de conception
- Screw Compressors
- Conception
- Surpression , Vide
- Pression différentielle (Δp)
- -850 à 3.500 mbar
- Débit
- 350 à 15.000 m3/h
- Fluide à véhiculer
- Air, Gaz neutres, Gaz agressifs
- Compression
- exempt d'huile.
Adapté à la compression sans huile et propre de l’air et des gaz neutres.
Une seule gamme pour tous les débits volumiques.
Ils font partie des compresseurs les plus vendus au monde : les groupes de compression à vis à entraînement direct qui portent le nom de Delta Screw. Pourquoi ? Parce qu’il n’y a probablement pas d’autre compresseur qui réponde sans compromis aux besoins les plus exigeants des utilisateurs. Parce que vous pouvez couvrir une large plage de débits volumiques avec une seule machine. Parce que ces compresseurs proposent des rendements énergétiques particulièrement élevés. Parce qu’ils sont réputés pour leur disponibilité et leur longévité opérationnelles. Et enfin, parce que ces appareils polyvalents présente un énorme avantage : ils sont « fabriqués par AERZEN ».
11 modèles. Un éventail de possibilité.

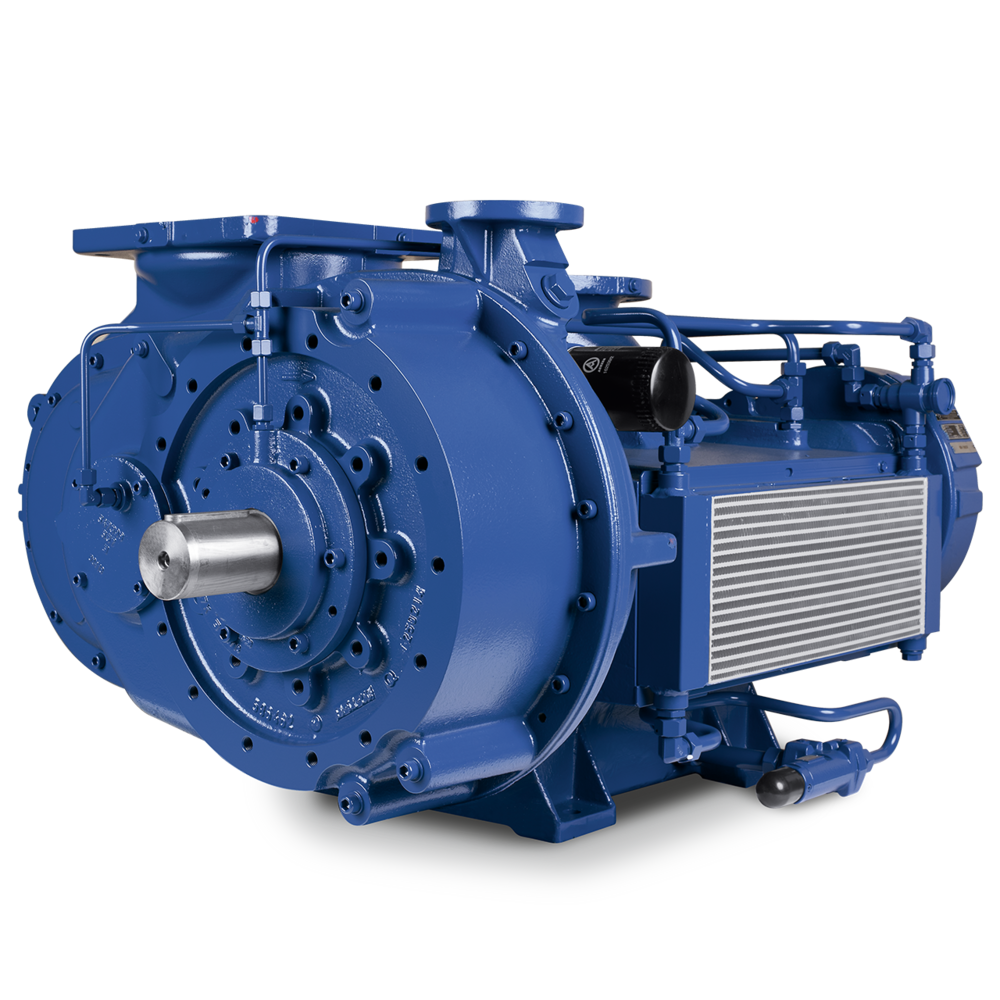

Ils sont fiables même en cas température ambiante extrême, installables à l’intérieur et à l’extérieur, pour des installations en mobile ou stationnaire. Qu’est-ce qui rend le Delta Screw si polyvalent ? 11 tailles de machines à entraînement direct. 2 séries de profils de rotors VM et VML AERZEN adaptés au niveau de pression recherché. Et pour chaque série la possibilité de sélectionner un taux de compression interne. Et un éventail presque illimité d’adaptations possibles et d’accessoires. Conçus pour la compression de l’air, de l’azote et d’autres gaz neutres, les compresseurs Delta Screw sont parfaits pour presque toutes les applications. De plus, la série Delta Screw comprend également 7 modèles de compresseurs à transmission poulies-courroies pour des débits volumiques (le débit effectif dépend des paramètres d’entrée) de 120 m³/h à 2 650 m³/h.
E-compresseurs Delta Screw. Un retour sur investissement grâce aux économies d’énergie.
6 % d’économie d’énergie par rapport aux compresseurs de la génération précédente : la gamme E-Compressor d’AERZEN (VML 60 G5-E, VML 95 G5-E, VM 45 G5-E, VM 75 G5-E, VM 100 G5-E) contribue de façon importante à la réduction de la consommation d’énergie des entreprises. Comme presque 90 % du coût du cycle de vie d’un compresseur provient de l’énergie consommée, toute économie d’énergie est bénéfique pour la protection de l’environnement et la trésorerie des entreprises.
5 x E. Découvrez la base de la réussite du Delta Screw.
Efficacité. Essentiels. Écologie. Élasticité. Évolution :
La réussite d’AERZEN se résume aux 5 « E ». Cela se note aux nombreux détails intelligents et une génération de compresseurs bien pensée : l’E-Compresseur Delta Screw.
Efficacité
TCO plus faible
- Jusqu’à 6 % d’économies d’énergie
- Service sur site flexible
Air froid externe (E-Compresseur)
- Prise de l’air destiné au process directement depuis l’extérieur du capot d'insonorisation
- Jusqu’à 10 °C de moins de température d'aspiration.
- Entrées d’air séparées pour l’air de process et l’air de refroidissement
Essentiels
Branchez l’unité, vous pouvez l’utiliser directement
- Unité complètement préinstallée (tout-en-un)
- Prêt à fonctionner
- 1er charge en huile Delta Lube incluse
Facile à utiliser, nécessite peu de maintenance
- Contrôles AERtronics intelligents
- Interfaces complètes de communication avec le système de suivi du processus
- Accès facilité pour les opérations de maintenance
Élasticité
Profils basse pression d’AERZEN
- Optimisation du profil pour des économies d’énergie importantes
- Deux profils : 3+4 (pour les compresseurs VML) et 4+6 (pour les compresseurs VM)
Une flexibilité unique.
- Plage de débits volumiques particulièrement large pour une seule machine
- Un large éventail d’applications avec une plage de débit allant de 20 % à 100 %.
Évolution
Solutions sur mesure
- Compresseur, accessoires et documentation conformes aux besoins du client
Autorisation d’utilisation conforme aux dispositions légales actuelles
- Directive européenne sur les appareils sous pression 2006/42/EG, ou toute autre certification locale privilégiée pour une utilisation dans le monde entier.
Certifié ATEX
- Conception de machine conforme à la directive produits ATEX 2014/34/UE
Écologie
Exempt d'huile, conformément à la catégorie 0
- Dénébulisateur intégré pour garantir l’absence d’huile dans le gaz
- 100 % exempt d'huile, conformément à la norme ISO 8573-1, certifié par le TÜV
Réduction intelligente des niveaux de bruit
- Conception innovante et multifonctions du capot d'insonorisation, pour maintenir un faible niveau sonore de machine
- Silencieux de résonance révolutionnaire à 3 chambres, sans matériau absorbant
(brevet européen : 1857682)
Compresseur à vis
Delta Screw E-Compresseur avec entraînement direct
—
Performances & dimensions
Gammes | Caractéristiques de fonctionnement | Dimensions et poids | |||||||
---|---|---|---|---|---|---|---|---|---|
Écart de pression, mbar | Débit volumique*, m3/h | Moteur électrique, kw | Pression acoustique, max. db(A) | Largeur (W), mm | Profondeur (D), mm | Hauteur (H), mm | Taille nominale | Poids, kg | |
VML 35 G5-E | -850 | 1.710 | 160 | 73 | 2.900 | 1.450 | 1.900 | DN 150 | 2.000 |
VML 60 G5-E | -850 | 3.690 | 250 | 79 | 3.200 | 1.650 | 2.200 | DN 200 | 3.100 |
VML 95 G5-E | -850 | 6.000 | 355 | 79 | 4.100 | 1.780 | 2.375 | DN 250 | 4.400 |
VML 150 | -850 | 8.220 | 560 | 84 | 5.300 | 2.300 | 2.500 | DN 300 | 9.000 |
VML 250 | -850 | 12.000 | 800 | 84 | 5.500 | 2.600 | 3.000 | DN 400 | 11.600 |
Niveau de pression acoustique avec capot d'insonorisation hors bruit d'échappement
* correspond au débit volumétrique fourni mesuré, converti aux conditions d'aspiration spécifiques au client p = 1,0 bar , t =20°C, rF = 0%
Gammes | Caractéristiques de fonctionnement | Dimensions et poids | |||||||
---|---|---|---|---|---|---|---|---|---|
Écart de pression, mbar | Débit volumique*, m3/h | Moteur électrique, kw | Pression acoustique, max. db(A) | Largeur (W), mm | Profondeur (D), mm | Hauteur (H), mm | Taille nominale | Poids, kg | |
VM 30 G5-E | 3.500 | 2.040 | 160 | 74 | 2.900 | 1.450 | 1.900 | DN 150 | 1.950 |
VML 35 G5-E | 2.000 | 2.600 | 160 | 73 | 2.900 | 1.450 | 1.900 | DN 150 | 2.000 |
VM 45 G5-E | 3.500 | 3.250 | 250 | 75 | 3.200 | 1.650 | 2.200 | DN 150 | 3.000 |
VML 60 G5-E | 2.000 | 4.550 | 250 | 79 | 3.200 | 1.650 | 2.200 | DN 200 | 3.100 |
VM 75 G5-E | 3.500 | 4.780 | 400 | 76 | 4.100 | 1.780 | 2.375 | DN 200 | 4.300 |
VM 85 | 3.500 | 6.760 | 560 | 82 | 4.500 | 1.800 | 2.320 | DN 200 | 6.000 |
VML 95 G5-E | 2.000 | 7.000 | 355 | 79 | 4.100 | 1.780 | 2.375 | DN 250 | 4.400 |
VM 100 G5-E | 3.500 | 7.620 | 630 | 87 | 5.400 | 2.240 | 2.466 | DN 250 | 7.000 |
VM 140 | 3.500 | 10.700 | 800 | 83 | 5.250 | 2.200 | 2.870 | DN 250 | 8.500 |
VML 150 | 2.000 | 10.630 | 560 | 84 | 5.300 | 2.300 | 2.500 | DN 300 | 9.000 |
VML 250 | 2.000 | 15.000 | 800 | 83 | 5.500 | 2.600 | 3.000 | DN 400 | 11.600 |
Niveau de pression acoustique avec capot d'insonorisation hors bruit d'échappement
* correspond au débit volumétrique fourni mesuré, converti aux conditions d'aspiration spécifiques au client p = 1,0 bar , t =20°C, rF = 0%
