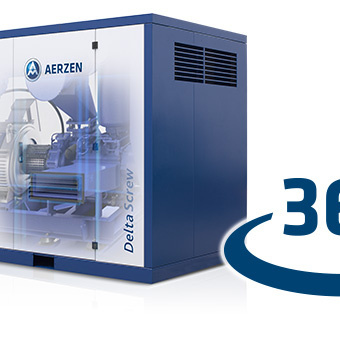

Schraubenverdichteraggregate Delta Screw mit Direktantrieb VM45E E-Design

Delta Screw mit Direktantrieb VML95 (Seitenansicht)

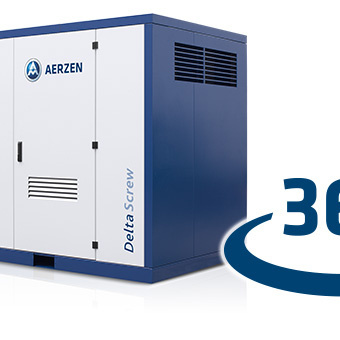

Schraubenverdichteraggregate Delta Screw mit Direktantrieb VML95

Schraubenverdichter Schraubenverdichter
Delta Screw E-Compressor mit Direktantrieb

In Sachen Vielseitigkeit übertreffen Verdichter der Linie Delta Screw alle Erwartungen. Tatsache ist, dass die flexiblen und hocheffizienten Aggregate von AERZEN die größte Typenvielfalt bieten. Die meisten Modifikationen. Und das breiteste Spektrum an Zubehör. Mit anderen Worten: Für wirklich alle Prozessbedingungen den passenden Verdichter.

Volumenstrom:
350 bis 15,000 m³/h

Differenzdruck (Δp):
-850 bis 3,500 mbar

Fördermedium:
Luft, Neutrale Gase, Aggressive Gase

Verdichtung:
öl-frei

Die Vorteile der AERZEN Schraubenverdichter mit Direktantrieb auf einen Blick:

Einzigartige Anwendungsvielfalt
Hohe Effizienz
Niedrige Life-Cycle-Costs
Extrem belastbar und langlebig
Geringer Wartungsaufwand
100% frei von Absorptionsmaterial

Kontakt aufnehmen

Unzählige Prozesse.

Kein einziger Kompromiss.

Anwendungen:

Förderung und Verdichtung neutraler Gase bzw. von Sondergasen
Pneumatischer Transport mit Luft oder Stickstoff, u. a. Pulver, Granulate, Asche
Homogenisierung sowie Be- und Entladung von Zement, Kalk u. a.
Vakuumerzeugung in der Behälterglasproduktion
Gas-/Luft-Mischanlagen
Rauchgasentschwefelung und Oxidationsluft für Kraftwerke
Lkw-Transportanwendungen (z. B. stationäre Entladung, kombinierte Vakuum-/Druckverfahren)
Blasluft für Spinnvliesherstellung
Fermentation
Instrumentenluft
Vordruckanwendungen (Booster)

Branchen

Chemie- und Petrochemie
Zementindustrie
Nahrungs- und Genussmittelindustrie
Kraftwerkstechnik
Glasindustrie
Papierindustrie
Kunststoffindustrie
Stahl- und Eisenindustrie
Textilindustrie
Pharma- und Kosmetikindustrie
Medizintechnik
Bergbau- und Hüttentechnik
Elektronikindustrie, Solar
Öl- und Gasindustrie
Biogas

US-Maßeinheiten

Nein

Bauart: Schraubenverdichter
Ausführung: Überdruck , Unterdruck
Differenzdruck (Δp): -850 bis 3,500 mbar
Volumenstrom: 350 bis 15,000 m³/h
Fördermedium: Luft, Neutrale Gase, Aggressive Gase
Verdichtung: öl-frei

Für die Verdichtung von Luft, Stickstoff und anderen neutralen Gasen.

Eine einzige Baureihe für alle Volumenströme.

Sie zählen zu den meist verkauften Verdichtern weltweit: die direkt gekuppelten Aggregate mit dem Namen Delta Screw. Warum? Weil es wohl keine Verdichter gibt, die auch ausgefallene Kundenanforderung so kompromisslos erfüllen. Weil Sie mit einer Maschine den größten Volumenstrom abdecken. Weil diese Verdichter enorm effizient arbeiten. Weil ihre Verfügbarkeit und Langlebigkeit selbst unter Extremstbelastungen legendär sind. Und schließlich wohl auch, weil diese Universalgenies einen großen Vertrauensvorsprung genießen: sie sind „Made by AERZEN“.

11 Baugrößen. Alle Möglichkeiten.

Sie arbeiten zuverlässig in allen Temperaturzonen der Welt, im Innen- oder Außenbereich, mobil oder stationär. Was macht die Reihe Delta Screw so flexibel? Antwort: 11 Baugrößen mit Direktantrieb. 2 Verdichtergruppen mit dem speziellen AERZEN Rotorprofil. Unterschiedliche Auslassöffnungen im Zylinder für die ideale interne Verdichtung. Und: Ein fast grenzenloses Spektrum an Adaptionsmöglichkeiten und vielseitigem Zubehör. Konzipiert für die Verdichtung von Luft, Stickstoff und andere neutrale Sondergase, sind Delta Screw die perfekten Schraubenkompressoren in nahezu jeder denkbaren Anwendung. Das Spektrum der erweiterten Delta Screw-Baureihe umfasst zusätzlich 7 riemengetriebene Verdichtermodelle für Volumenströme (tatsächliche Fördermenge je nach den Ansaugparametern) von 120 m³/h bis 2.650 m³/h.

Delta Screw E-Compressors. Die Einsparung zahlt das Aggregat.

6 % weniger Energieverbrauch im Vergleich zu herkömmlichen Verdichtern – die AERZEN E-Klasse (VML 60 G5-E, VML 95 G5-E, VM 45 G5-E, VM 75 G5-E, VM 100 G5-E) leistet einen wesentlichen Beitrag zur Umsetzung gesetzlicher und betrieblicher Energiesparprogramme. Bei rund 90 % Energieanteil an den Gesamtkosten setzen Sie damit wichtige Potenziale frei. In Sachen Umweltschutz, verbesserte Unternehmensliquidität und geringe Life-Cycle-Costs.

5 x E. Entdecken Sie das Erfolgsprinzip von Delta Screw.

Effizienz. Essentials. Ecology. Elasticity. Evolution:

In den 5 großen „E“ verdichtet sich das Erfolgsprinzip von AERZEN. Es findet seinen Ausdruck in einer Fülle intelligenter Details. Und in einer konsequent durchdachten Verdichter Generation: der Delta Screw E-Compressor.

Effizienz

Gesenkte TCO

Bis zu 6 % Energieeinsparung
Niedrige Wartungskosten
Flexibler Vorort-Service

Kühle externe Zuluft (E-Compressor)

Luftansaugung des Verdichters außerhalb der Schallhaube
Bis zu 10°C niedrigere Ansaugtemperatur
Getrennte Ansaugung von Prozess- und Kühlluft

Essentials

Just plug & play

Vollständig vorinstalliertes Aggregat (all-in)
Sofort anschlussbereit
Erste Ölfüllung mit AERZEN Delta Lube 06 inklusive

Komfortable Bedienung & Wartungsbedingungen

Intelligente AERZEN Steuerung AERtronic
Umfangreiche Schnittstellen zur Kommunikation mit Prozessleitwarte
Sicherer und schneller Zugang zu den Servicekomponenten

Elasticity

AERZEN Niederdruckprofile

Erhebliche Energieeinsparung auch durch Profiloptimierung
Zwei Profile: 3+4 und 4+6 für VML- bzw. VM-Verdichter

Einmalige Flexibilität

Führend: Größte Volumenströme mit einer Maschine
Eine breite Palette von Anwendungen mit einem Volumenstrombereich von 20 % bis 100 %

Evolution

Maßgeschneiderte Lösungen

Verdichter, Zubehör und Dokumentation gemäß Kundenanforderung

Zulassungen nach aktuellen gesetzlichen Bestimmungen

Druckgeräterichtlinie 2006/42/EG oder jede bevorzugte lokale Zertifizierung für den weltweiten Einsatz

ATEX-zertifiziert

Maschinenausführungen entsprechen der ATEX-Produktrichtlinie 2014/34/EU

Ecology

Ölfrei nach Klasse 0

Integrierter Unterdruckerzeuger für garantierte Ölfreiheit
100% ölfrei nach ISO 8573-1, TÜV-zertifiziert

Intelligent gesenkter Schallpegel

Multifunktionales innovatives Schallhaubenkonzept zur Senkung des Maschinengeräusches
Bahnbrechender reaktiver 3-Kammer-Schalldämpfer, frei von Absorptionsmaterialien
(Europäisches Patent: 1857682)

Schraubenverdichter
Delta Screw E-Compressor mit Direktantrieb — Ausführungen & Baugrößen

Unterdruck
Serie	Leistungsdaten				Dimensionen und Gewichte
Serie	Druckdifferenz, mbar	Volumenstrom*, m³/h	Motorleistung, kw	Schalldruckpegel, max. db(A)	Breite (W), mm	Tiefe (D), mm	Höhe (H), mm	Nennweite	Gewicht, kg
VML 35 G5-E	-850	1,710	160	73	2,900	1,450	1,900	DN 150	2,000
VML 60 G5-E	-850	3,690	250	79	3,200	1,650	2,200	DN 200	3,100
VML 95 G5-E	-850	6,000	355	79	4,100	1,780	2,375	DN 250	4,400
VML 150	-850	8,220	560	84	5,300	2,300	2,500	DN 300	9,000
VML 250	-850	12,000	800	84	5,500	2,600	3,000	DN 400	11,600

Die Daten zum Schalldruckpegel berechnen sich ohne Ausblasgeräusche, mit Schallhaube
*entspricht dem gemessenen Liefervolumenstrom umgerechnet auf die kundenspezifischen Ansaugbedingungen p = 1,0 bar , t =20°C, rF = 0%

Überdruck
Serie	Leistungsdaten				Dimensionen und Gewichte
Serie	Druckdifferenz, mbar	Volumenstrom*, m³/h	Motorleistung, kw	Schalldruckpegel, max. db(A)	Breite (W), mm	Tiefe (D), mm	Höhe (H), mm	Nennweite	Gewicht, kg
VM 30 G5-E	3,500	2,040	160	74	2,900	1,450	1,900	DN 150	1,950
VML 35 G5-E	2,000	2,600	160	73	2,900	1,450	1,900	DN 150	2,000
VM 45 G5-E	3,500	3,250	250	75	3,200	1,650	2,200	DN 150	3,000
VML 60 G5-E	2,000	4,550	250	79	3,200	1,650	2,200	DN 200	3,100
VM 75 G5-E	3,500	4,780	400	76	4,100	1,780	2,375	DN 200	4,300
VM 85	3,500	6,760	560	82	4,500	1,800	2,320	DN 200	6,000
VML 95 G5-E	2,000	7,000	355	79	4,100	1,780	2,375	DN 250	4,400
VM 100 G5-E	3,500	7,620	630	87	5,400	2,240	2,466	DN 250	7,000
VM 140	3,500	10,700	800	83	5,250	2,200	2,870	DN 250	8,500
VML 150	2,000	10,630	560	84	5,300	2,300	2,500	DN 300	9,000
VML 250	2,000	15,000	800	83	5,500	2,600	3,000	DN 400	11,600
