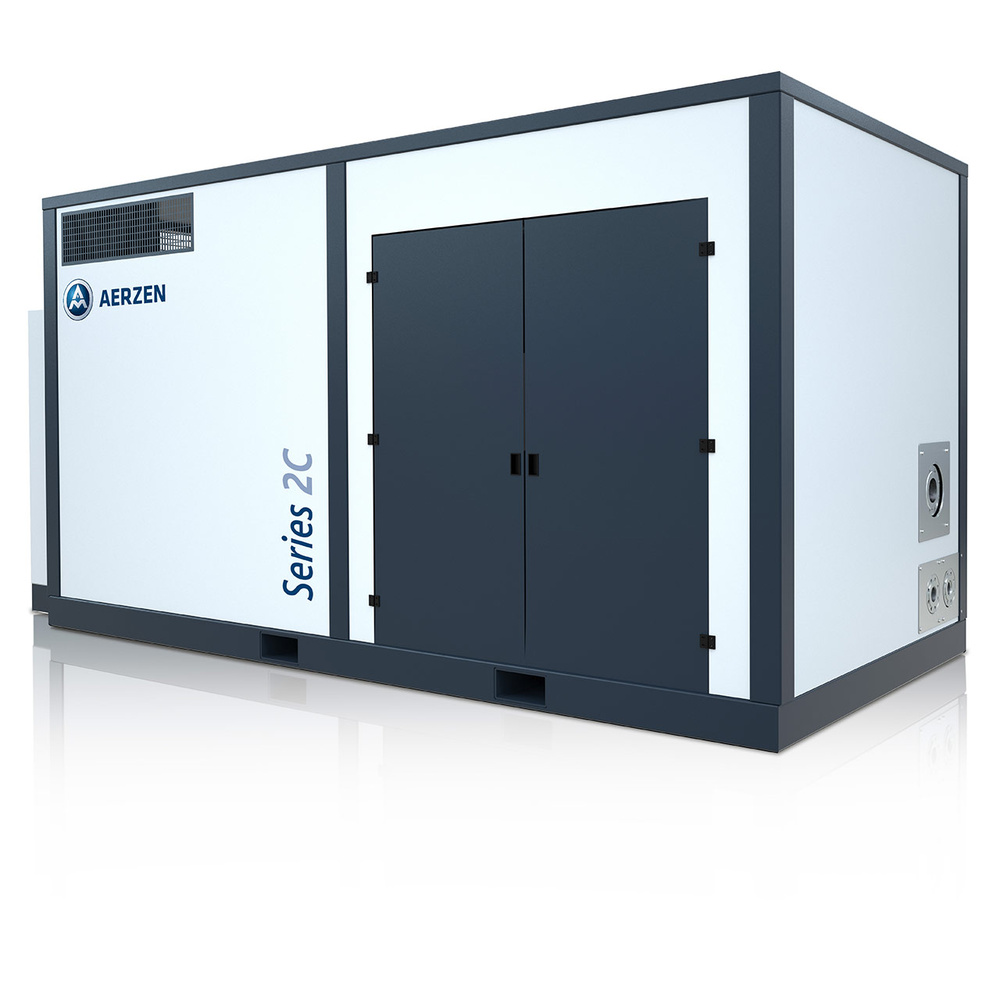

Schraubenverdichter Ölfreier mehrstufiger Schraubenverdichter
Baureihe 2C

AERZEN ölfrei verdichtende Schraubenverdichter werden in einer Vielzahl höchstanspruchsvoller Anwendungsbereiche eingesetzt. Nämlich dort, wo die Qualität des Fördermediums maßgeblich den Produktionsablauf und das Enderzeugnis beeinflussen kann.

Volumenstrom:
166 bis 9.300 m3/h

Differenzdruck (Δp):
0 bis 11.500 mbar

Fördermedium:
Luft, Neutrale Gase, Sondergase, Inertgase

Verdichtung:
öl-frei

Die Vorteile der Schraubenverdichteraggregate von AERZEN auf einen Blick:

  • ölfrei verdichtende Schraubenverdichter
  • eine Vielzahl von sehr anspruchsvollen Anwendungsbereichen
  • Breiter Regelbereich durch drehzahlvariablen Betrieb am Frequenzumrichter
  • einfache Wartung und leichte Zugänglichkeit der Aggregate
  • Abgestimmt auf den Betriebspunkt und die Betriebsbedingungen

Kontakt aufnehmen

Dank ölfreier Technologie für sensible Anwendungsbereiche vielseitig einsetzbar.

AERZEN ölfrei verdichtende Schraubenverdichter werden in einer Vielzahl höchstanspruchsvoller Anwendungsbereiche eingesetzt. Nämlich dort, wo die Qualität des Fördermediums maßgeblich den Produktionsablauf und das Enderzeugnis beeinflussen kann. Diese Einsatzfälle liegen in der chemischen/ petrochemischen Verfahrenstechnik, der Elektronik und Halbleiterherstellung, der Nahrungsmittel- und Getränkeindustrie, der Textilindustrie, der Medizin und vielen weiteren Bereichen.

Ölfreiheit ist für viele Prozesse existenziell wichtig und bei besonders sensiblen Bereichen ein Muss in puncto Sicherheit, Zuverlässigkeit und Verfügbarkeit. Ungewollte Verunreinigungen können zu erheblichen Risiken, Anlagenstillstand, Produktionsausfällen und somit hohen Kosten führen. Die bei AERZEN entwickelte innovative Drucklufttechnik ist absolut ölfrei nach ISO 8573-1, Klasse 0. Damit können wir Ihnen 100 Prozent Produktreinheit garantieren. Nicht nur die Kontamination des Endproduktes, sondern auch die Verunreinigung des gesamten Systems und damit der Totalausfall in der Produktion sind mögliche Folgen eines verunreinigten Fördermediums. Alle Baureihen sind nach dem AERZEN Sicherheitsstandard konzipiert: Kein Öl kann in den Förderraum und damit in die Transportwege gelangen. Ölfreiheit bedeutet aber auch Kostenreduzierung, da aufwendige Filtertechnik und die Aufbereitung ölhaltiger Kondensate entfallen kann. Somit lassen sich zusätzliche Wartungsarbeiten und Energieverluste für den Druckabfall in Filtern vermeiden. Mit Ölfreiheit werden somit Ressourcen, Energie und damit die Umwelt geschont.

Textilindustrie

Für die Textilindustrie wie der Garn- und Stoffherstellung, dem Färben, Weben, Wickeln oder Spinnen wird ölfreie Prozessluft benötigt, die die Produktionsanlagen vor Beschädigung schützt und die hochwertige Produktqualität des Enderzeugnisses sicherstellt.

Nahrungsmittel und Getränke

Um die Qualität, den Geruch und die Güte des Endprodukts zu erhalten, muss die Möglichkeit einer Ölkontamination durch die Produktionsprozesse in der Lebensmittel- und Getränkeindustrie ausgeschlossen sein. Dazu gehören Prozesse wie die Fermentation, der Transport von Pulvern und anderen Stoffen sowie das Reinigen, Abfüllen, Kühlen, Verschließen und Verpacken von Lebensmitteln. Da jedes Risiko zu erheblichen Kosten durch Produktionsausfälle führen kann, geht es hier vor allem um den Schutz des Endprodukts.

Chemische und Petrochemische Industrie

Der störungsfreie Dauerbetrieb in Chemieanlagen verlangt nach kontinuierlicher Druckluftversorgung. Ölfreie Kompressoren stellen dabei einen zuverlässigen Betrieb sicher. Bei der starken Beanspruchung ist auch die Lebensdauer der Aggregate ein wichtiger Aspekt.

Öl- und Gasindustrie

Wärme, Strom und Benzin sind die Produkte der Branche. Dabei benötigt die Steuerungs-, Instrumenten- oder auch Pufferluft 100 % Ölfreiheit. Die pneumatischen Anwendungen in der Öl und Gasindustrie sind anspruchsvoll und erfordern ein Höchstmaß an Sicherheit.

Elektro- und Halbleiterindustrie

Für die Prozessanforderungen in dieser Branche muss die Druckluft trocken und ölfrei sein. Ausfallzeiten durch kontaminierte Systeme oder ganze Produktchargen müssen unbedingt vermieden werden. Die Zuverlässigkeit und Verfügbarkeit von sauberer Druckluft ist selbstverständlich.

Medizin- und Pharmatechnik

In sensiblen Bereichen der Medizin- und Pharmatechnik werden etliche Anwendungen absolut zuverlässig und mit äußerst sauberer, gereinigter medizinischer Prozessluft ausgestattet. Die ununterbrochene Versorgung mit Druckluft in jeder Situation muss hier garantiert werden.

US-Maßeinheiten

Nein
Bauart
Schraubenverdichter
Ausführung
Überdruck
Differenzdruck (Δp)
0 bis 11.500 mbar
Volumenstrom
166 bis 9.300 m3/h
Fördermedium
Luft, Neutrale Gase, Sondergase, Inertgase
Verdichtung
öl-frei

Stufenlos einstellbar.

Zwei Baureihen, ein Ziel.

AERZEN findet für Ihre Anwendung die passende Verdichterlösung. Durch die nahtlose Überschneidung der Leistungsbereiche erhalten Sie höchste Flexibilität in den Volumengrößen und eine bestmögliche Maschinenauslastung.

Mit den beiden Baureihen in wasser- oder luftgekühlter Ausführung und einer individuell auf Ihre Anforderung angepassten Leistungs- und Baugröße bietet AERZEN Ihnen maximale Anlagenperformance. Der zweistufige Schraubenverdichters bietet aufgrund seines höheren Leistungsbedarfs energetische Vorteile; dank der Überlappungsbereiche ist kein Wechsel zur nächsten Größe erforderlich. Dies gewährleistet eine optimale Raumnutzung und eine schnellere Investitionsrendite. In der wassergekühlten Ausführung besteht die Möglichkeit der Wärmerückgewinnung, so dass die Energiebilanz noch deutlicher ausfällt.

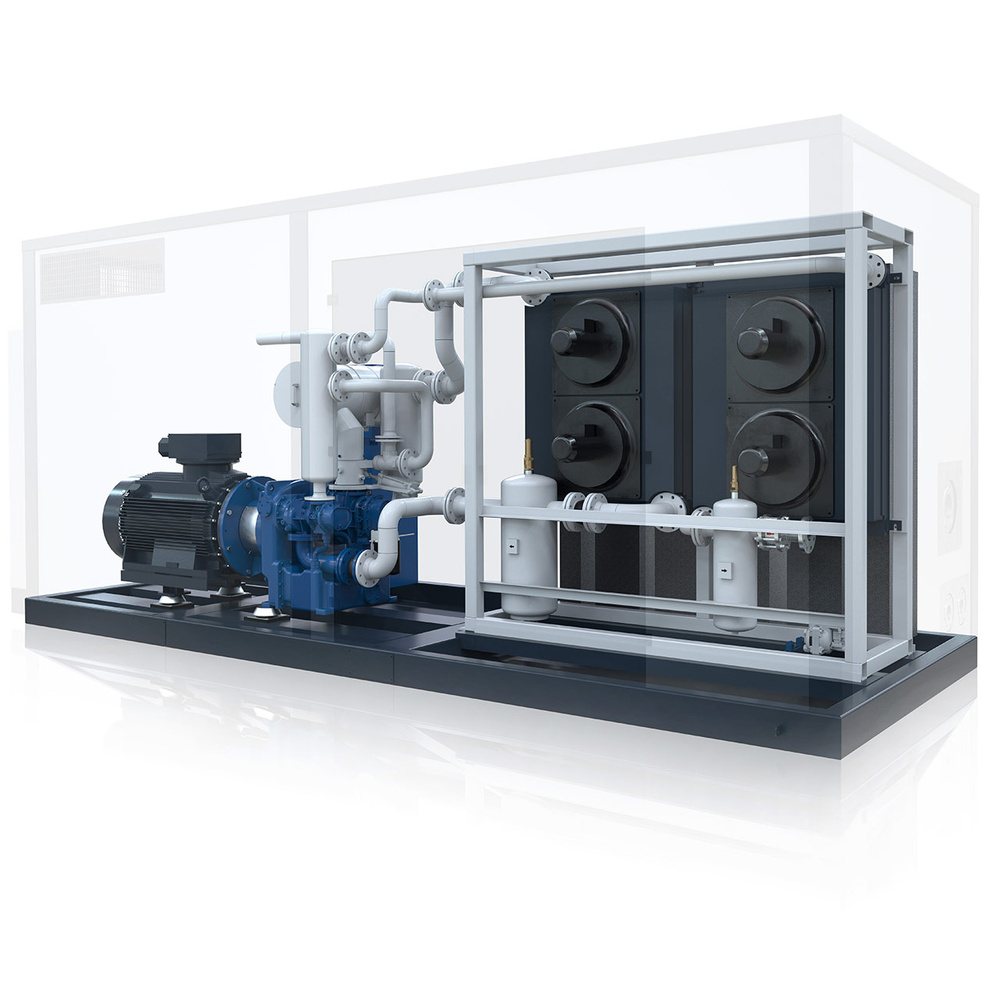

Luftgekühltes Aggregat

Die luftgekühlten (A) Druckluftverdichter der Baureihe 2C erreichen dank angepasster Maschinenregelung eine hohe Effizienz. Perfekt ausgelegt auf den Betriebspunkt sind unsere Schraubenkompressoren vielseitig einsetzbar. Ein weiterer Vorteil ist die einfache Wartung und Baugruppen-Zugänglichkeit.

Wassergekühltes Aggregat

Die wassergekühlte (W) Baureihe 2C zeichnet eine zuverlässige Leistungsstärke durch bewährte Technik und die kompakte Bauweise aus. Dank optimierter Auslegung auf den Betriebspunkt erreichen die Schraubenkompressoren eine hohe Effizienz durch geringe Druckverluste.

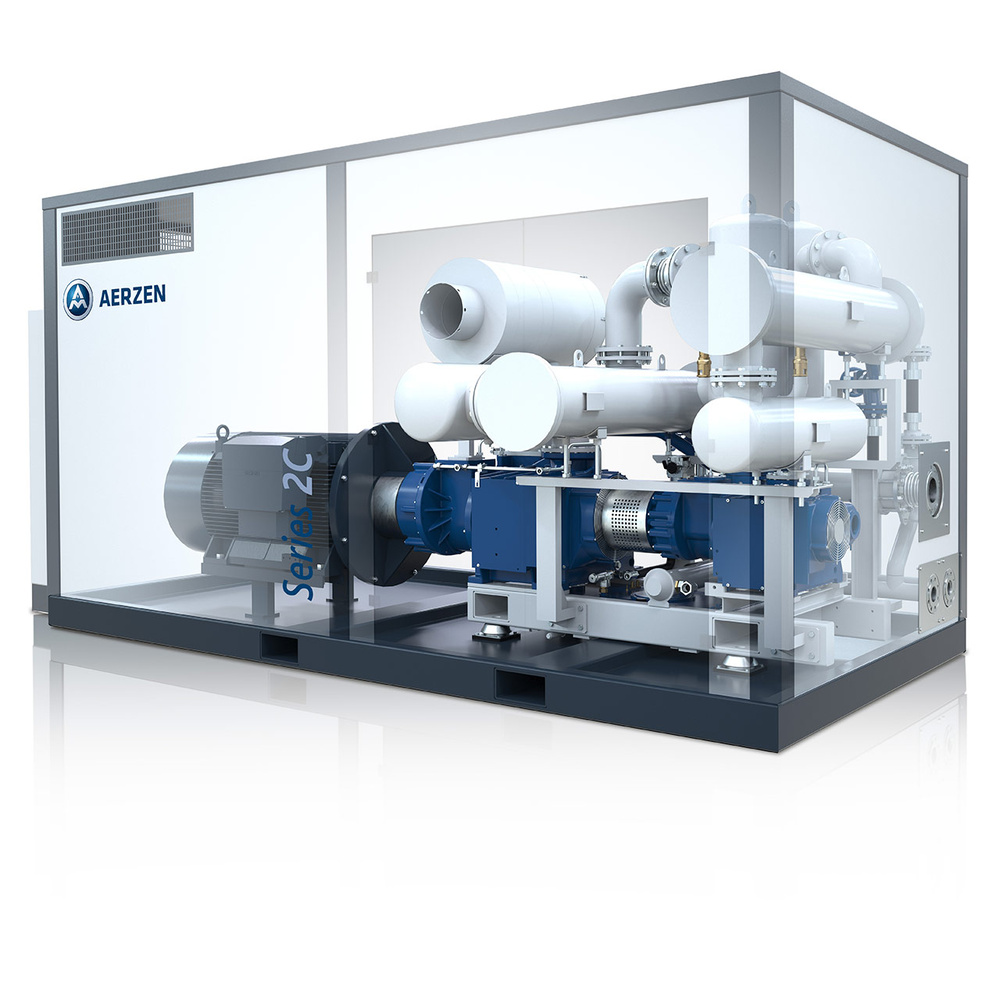

Schraubenverdichter Baureihe 2c

Mit zwei Baureihen in wasser- oder luftgekühlter Ausführung (W = wassergekühlt, A = luftgekühlt) und einer individuellen Leistungsfähigkeit und Größe bietet Ihnen AERZEN maximale Anlagenleistung. Der zweistufige Schraubenverdichters bietet aufgrund seines höheren Leistungsbedarfs energetische Vorteile; dank der Überlappungsbereiche ist kein Wechsel zur nächsten Größe erforderlich. Dies gewährleistet eine optimale Raumnutzung und eine schnellere Investitionsrendite.

Ölfreier mehrstufiger Schraubenverdichter
Baureihe 2C
— Ausführungen & Baugrößen

Überdruck
Serie Leistungsdaten Dimensionen und Gewichte
Druckdifferenz, mbar Volumenstrom*, m3/h Breite (W), mm Tiefe (D), mm Höhe (H), mm
2C4A 10.500 425 3.600 2.000 2.200
2C4W 10.500 425 3.100 1.700 2.200
2C8A 11.500 870 4.900 2.100 2.300
2C8W 11.500 870 3.400 1.800 2.200
2C12A 10.500 1.200 5.200 2.100 2.200
2C12W 10.500 1.200 3.600 1.900 2.200
2C14A 11.500 1.780 5.900 2.200 2.480
2C14W 11.500 1.780 3.980 1.950 2.430
2C18A 10.500 2.000 5.900 2.200 2.300
2C18W 10.500 2.000 4.100 2.100 2.300
2C26A 11.500 2.950 7.100 2.550 3.000
2C26W 11.500 2.950 4.300 2.200 2.800
2C27A 10.500 3.650 5.900 2.400 2.900
2C27W 10.500 3.650 4.800 2.300 2.800
2C42W 10.500 5.030 4.300 2.300 2.900
2C51W 10.500 5.700 6.000 2.500 3.000
2C60W 10.500 7.300 6.400 2.800 3.300
2C84W 10.500 9.300 6.800 3.000 3.800

Die Daten zum Schalldruckpegel berechnen sich ohne Ausblasgeräusche, mit Schallhaube
*entspricht dem gemessenen Liefervolumenstrom umgerechnet auf die kundenspezifischen Ansaugbedingungen p = 1,0 bar , t =20°C, rF = 0%
